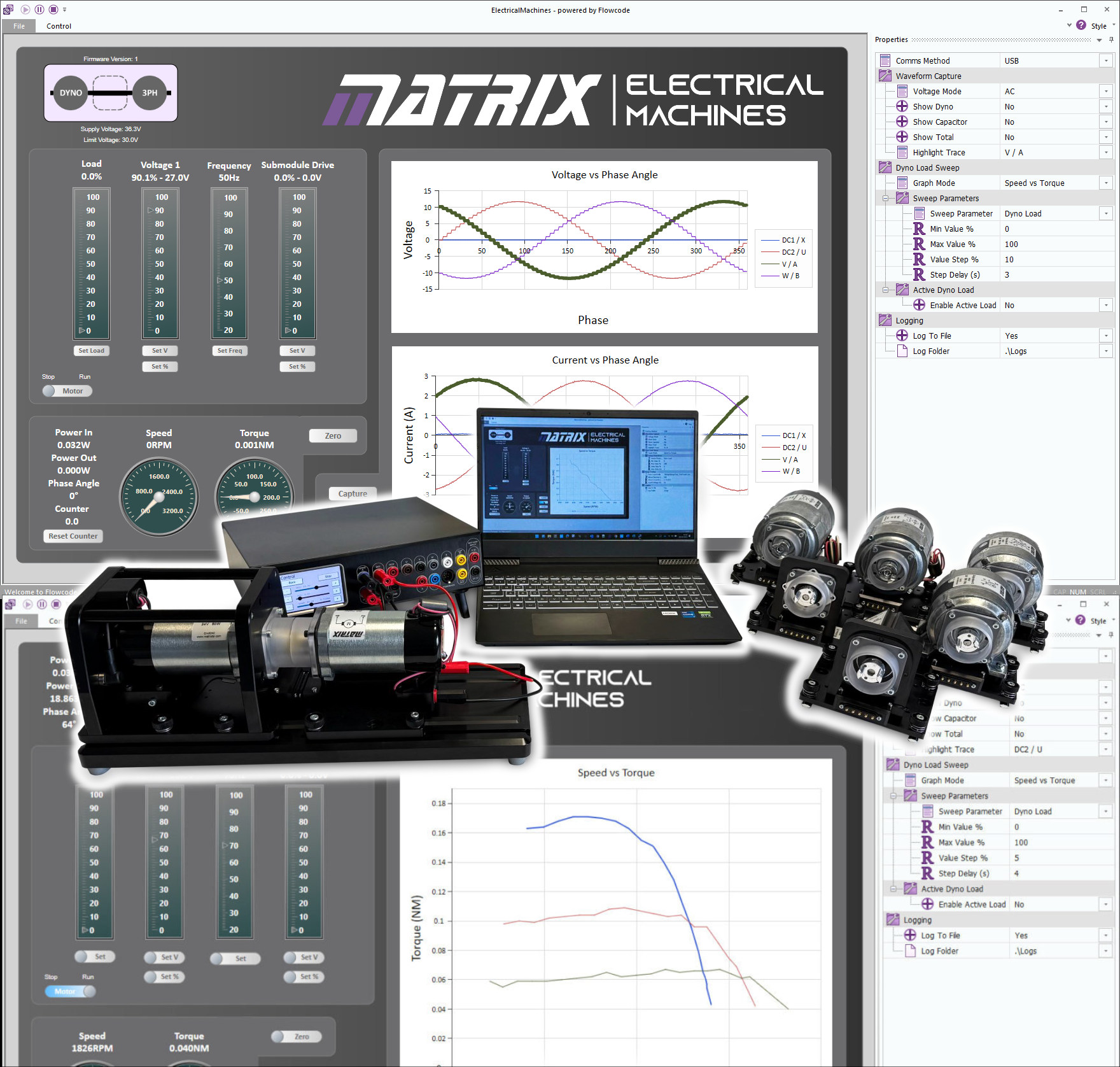

Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2.0 Matrix TSL - EM5154

Presentación de esta familia de equipos

Completo, incluye máquinas rotativas, alimentación, instrumentación, conexión a PC y ¡hasta una balanza dinamométrica! (solo se precisa agregar una PC con Windows)

• Incluye su propio software operativo, pero si cuenta con MATLAB, también podrá aprovecharlo para llevar a cabo trabajos más avanzados
• Los manuales contienen sugerencias de trabajos prácticos tanto con nuestro software como bajo el control de MATLAB
• Aborda principios básicos y control avanzado
• Intrínsecamente seguro: algunas máquinas funcionan con 24 Vcc, otras con 24 Vca
• Se puede controlar remotamente por Internet haciendo uso de su SCADA
• Todos los módulos con motores se identifican automáticamente con el sistema al acoplarse mecánicamente al bastidor de la balanza dinamométrica
• El sistema se puede expandir con módulos opcionales para cubrir:
  • Inductancia y elecetromagnetismo
  • Circuitos trifásicos
  • Sistemas mecánicos (reductores, embragues, volantes, etc)
  • Manejo de baterías
  • Transformadores

Temática abordada

• Características fundamentales de los motores, incluyendo CC, CA, trifásicos, sin escobillas, máquinas paso a paso y más
• Relaciones entre velocidad, torque y momento de inercia
• Generación trifásica
• Desfase en motores
• Configuración delta de motores
• Comparación de características de motores
• Las máquinas eléctricas y el MATLAB

Complementos disponibles

• Juego de módulos mecánicos para usar con motores eléctricos de la serie v2 EM8622
• Complemento de n/kit de máquinas eléctricas para estudiar transformadores EM4425-2

Pedir Cotización

• Contolador electrónico digital para motores y balanza dinamométrica EM4404
• Balanza dinamométrica EM9240
• Bastidor con motor de CC de imán permanente EM6270
• Bastidor con motor en Shunt EM8118
• Bastidor con motor serie EM3421
• Bastidor con motor de inducción trifásico EM9088
• Bastidor con motor de inducción monofásico EM9157
• Bastidor con motor Brushless CC/CA EM2593
• Bastidor con motor paso a paso EM1226

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922

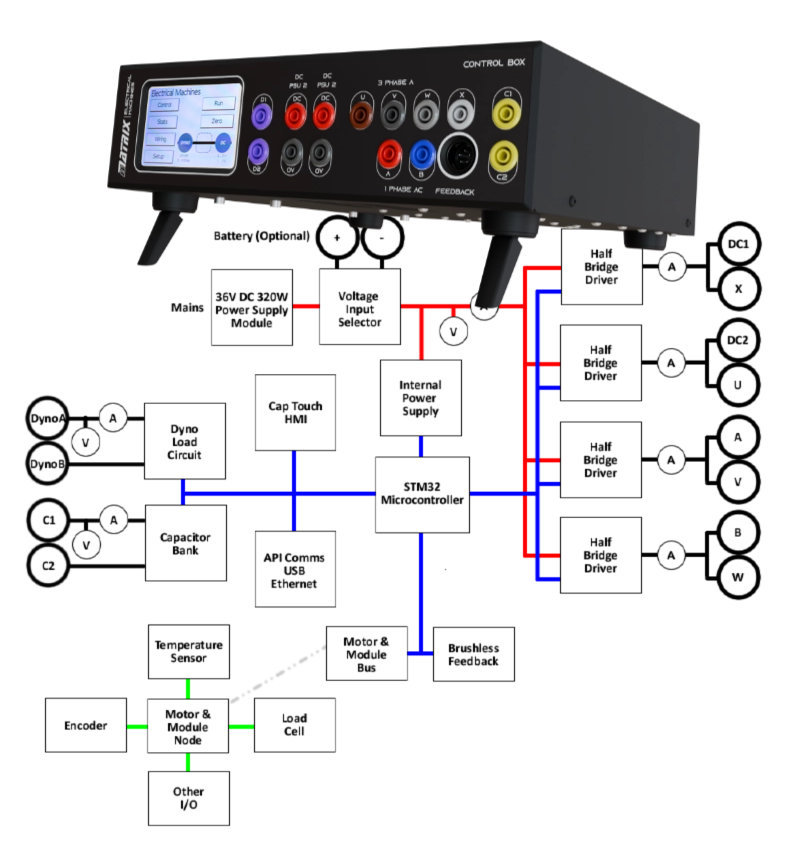

• Síntetiza:
  • Tensiones trifásicas, con frecuencia y forma de onda ajustables
  • Tensión monofásica, idem
  • Tensiones de CC
• Incluye un banco de capacitores, configurable en pasos desde la pantalla de control, para asistir a varias experiencias con motores
• Medición en tiempo real:
  • Tensiones
  • Corrientes
  • Velocidad angular
  • Torque
• Osciloscopio mulitrazo
• Gráficos automáticos de RPM vs torque
• Displays variados, de tipo digital, aguja, barra, etc
• Capturas de pantalla
• Control remoto via Internet, para entornos de aprendizaje a distancia
• Modos de funcionamiento:
  • Manual, controlado desde menúes de su pantalla táctil
  • Bajo control de PC, usando el programa propietario incluido
  • Bajo control de PC, usando MATLAB o LABVIEW aprovechando la API de enlace incluida
• Conectividad:
  • Ethernet con RJ45
  • USB
  • Ficha DIN 25 con cableado propietario para conectar a la Balanza dinamométrica EM9240
  • Fichas banana de 4 mm para las salidas U, V, W, X, A y B destinadas a alimentar los distintos tipos de motores
• Patas abatibles que ofrecen un mejor ángulo de visión y un uso operativo óptimo

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922

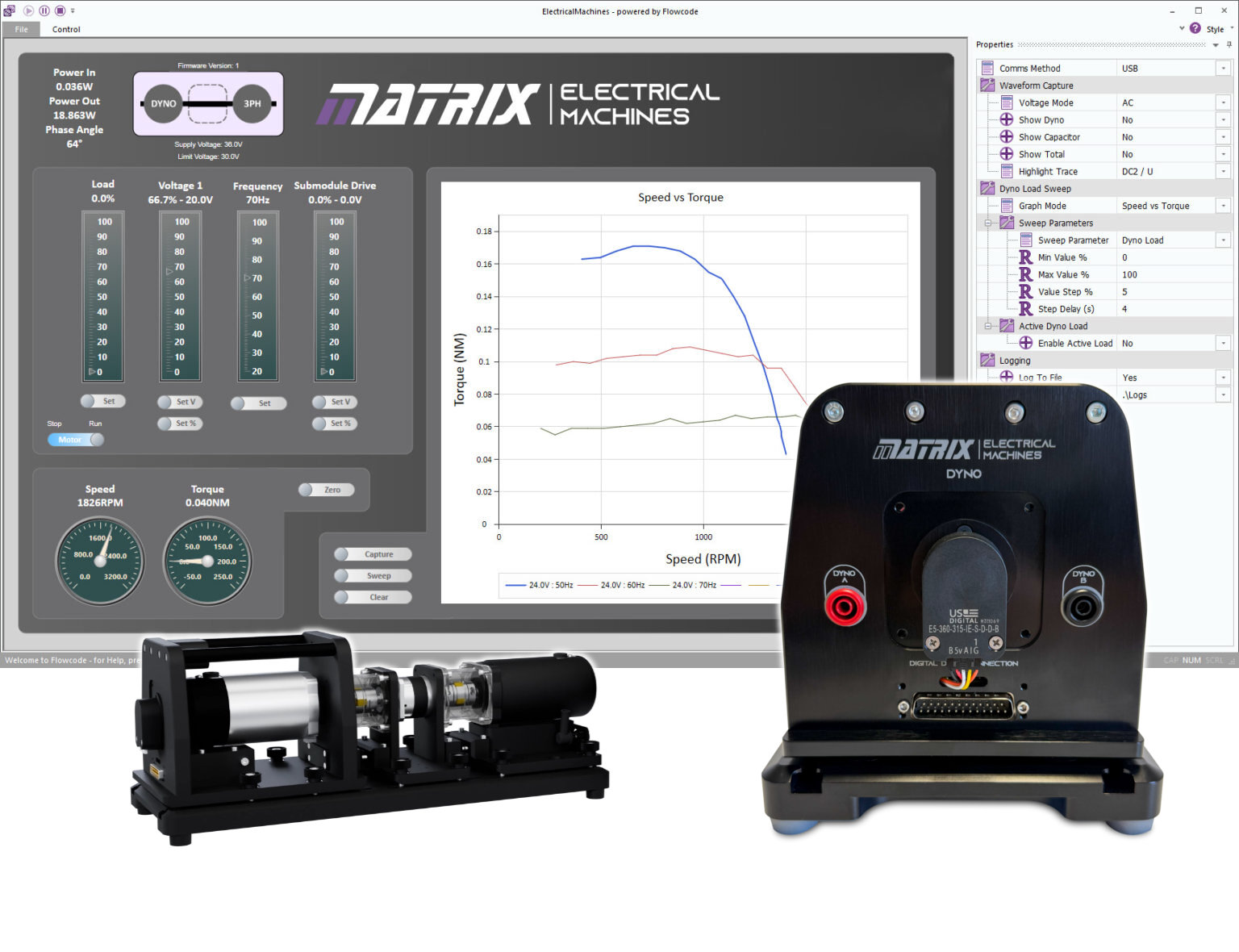

• Consta de una máquina de CC de imán permanente con eje largo
• El estator está montado sobre rulemanes que le permitirían girar libremente, arrastrado por el rotor
• El giro del estator es impedido por una celda de carga, a través de la cual se mide el torque
• El dinamómetro está equipado con dos conectores de seguridad de 4 mm
• A través de su control integrado, la balanza dinamométrica puede funcionar como:
  • Freno controlado e instrumentado para ensayar motores
  • Motor controlado e instrumentado para ensayar generadores
• Incluye un monitor de temperatura

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922

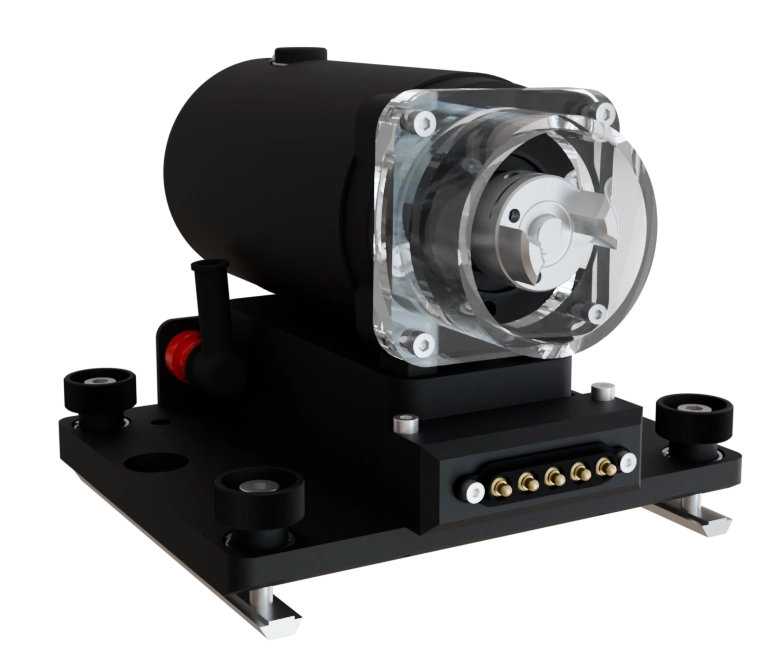

• Este motor de 24 V y 50 W es una máquina sencilla con dos polos magnéticos para el estator y un rotor bobinado con escobillas de carbón
• Está equipado con conectores blindados de 4 mm
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154

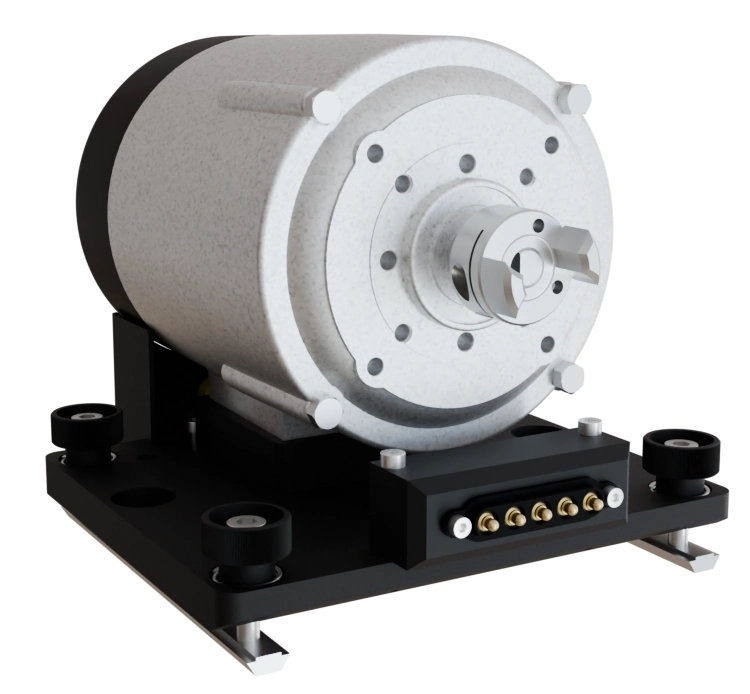

• Dispositivo de 24 V con un estator bobinado de 2 polos y un rotor bobinado con escobillas de carbón
• Las conexiones del rotor y del estator se realizan mediante conectores blindados separados de 4 mm, lo que permite que el campo y el inducido se exciten mediante fuentes de alimentación de CC independientes
• Incluye monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154

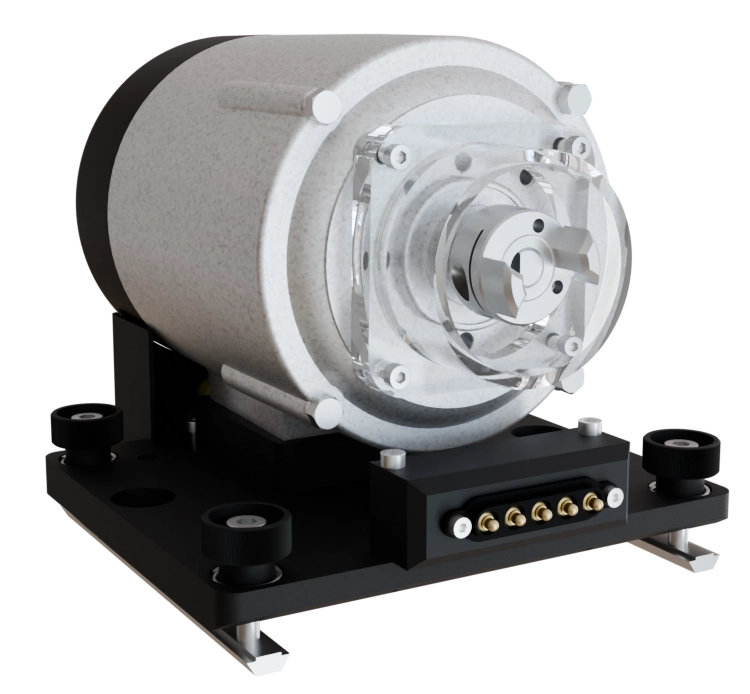

• Puede funcionar con 24 V CC o CA
• Cuenta con un estator bobinado de 2 polos y un rotor bobinado con escobillas de carbón
• Las conexiones del rotor y del estator se realizan mediante conectores blindados separados de 4 mm
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922

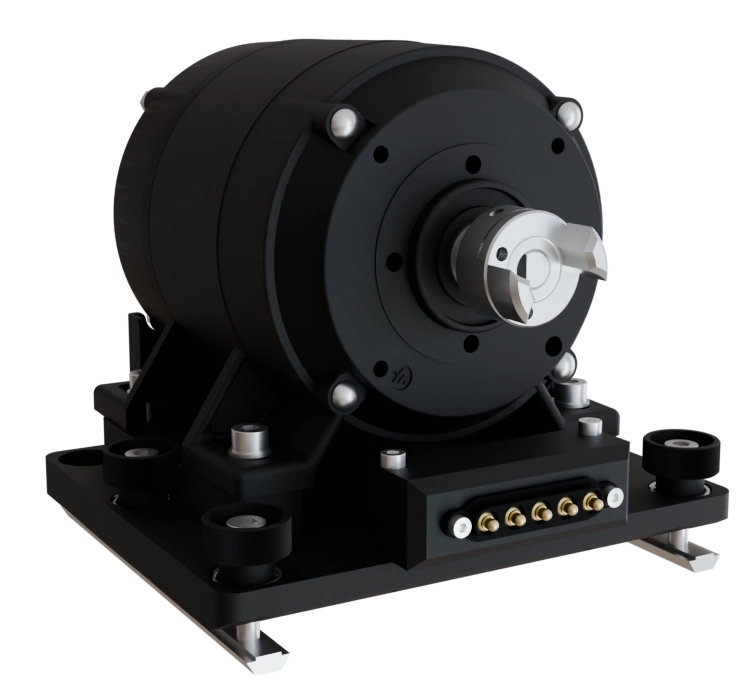

• Este motor de inducción trifásico de 24 V, 35 W y 50 Hz cuenta con un estator bipolar bobinado
• Cada bobinado se conecta mediante conectores de seguridad blindados de 4 mm
• Incorpora monitor de temperatura e identificación automática
• Las conexiones se pueden realizar en estrella y triángulo

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154

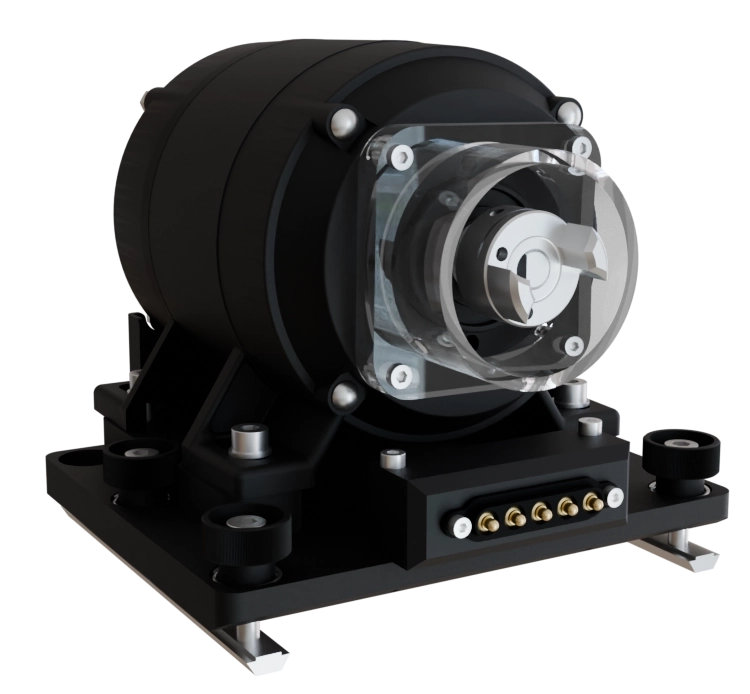

• Este de 24 V y 35 W cuenta con un estator de 4 polos con dos devanados para arranque y marcha
• La conexión se realiza mediante conectores blindados de 4 mm con un terminal común, un terminal de arranque y un terminal de marcha
• Requiere un condensador externo (incluido en la unidad de control) para iniciar la rotación
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922

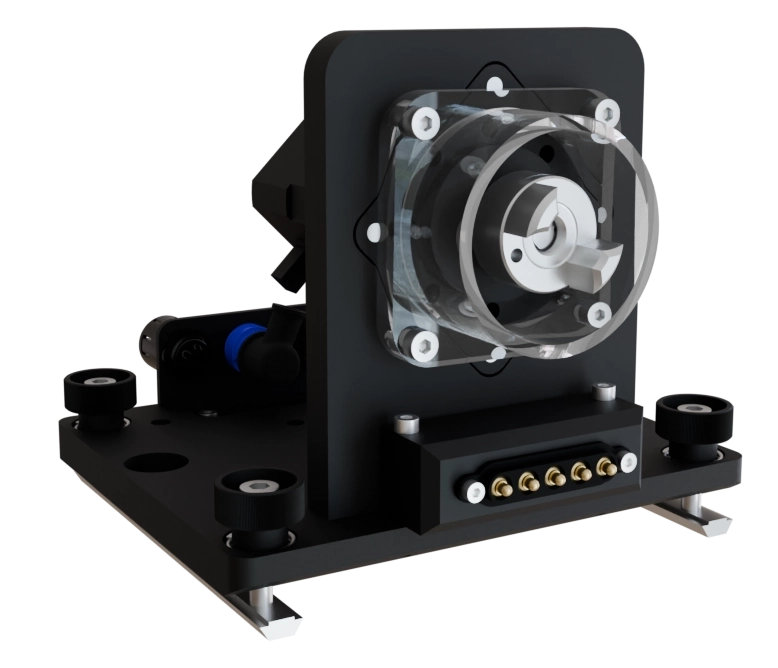

• Pequeño dispositivo de 24 V y 52 W con eje de 8 mm y acoplamiento de seguridad
• Este dispositivo de 6 polos se alimenta mediante una fuente de alimentación trifásica de 24 V y cuenta con sensores de efecto Hall para detectar la posición del rotor
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154

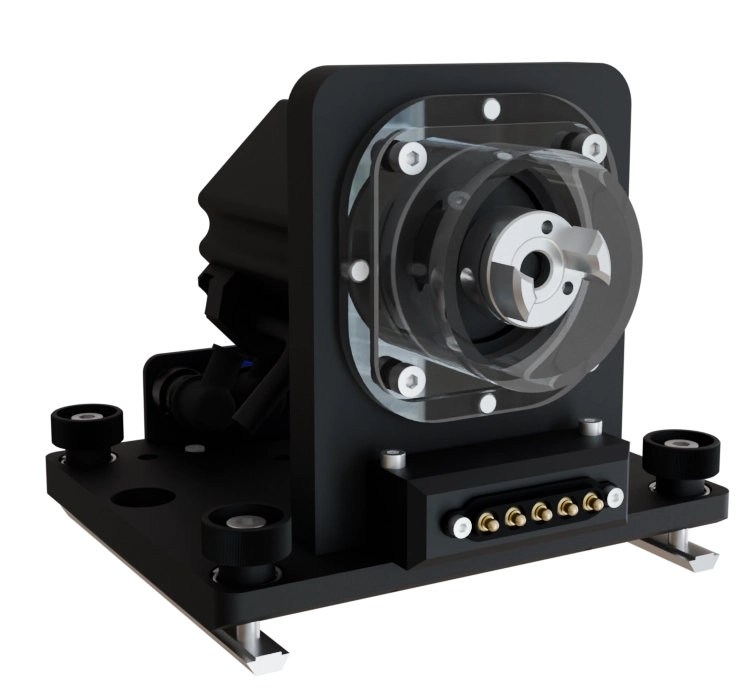

• Motor NEMA23 bifásico con eje de 8 mm.
• Con un ángulo de paso de 1,8° y un par de retención de 2,4 Nm de 4 A, proporciona un alto par y precisión para pruebas.
• Tiene una resistencia de fase de 0,9 ohmios y una inductancia de 3,4 mH ±20 % (1 kHz).
• Incluye monitor de temperatura e identificación automática.
