Refrigeración y Aire Acondicionado

Sistemas dedicados a la enseñanza práctica sobre la instalación, uso y mantenimiento de sistemas de refrigeración y aire acondicionado

• AA 11 Entrenador sobre instalación, uso y mantenimiento de sistemas de aire acondicionado
• REF 11 Tablero p/trabajo experimental sobre Ciclos de Refrigeración
• REF 31 Banco para el estudio de la Operación y Mantenimiento de Cámaras Frigoríficas
• RA1-MkII-A Unidad de entrenamiento sobre refrigeración por compresión de vapor
• RA2-A Unidad de entrenamiento sobre aire acondicionado
• RA3-A Unidad de entrenamiento sobre aire acondicionado con recirculación

• Desarrolla el funcionamiento de los equipos de Aire Acondicionado con unidad condensadora y evaporadora separados tipo Split
• Pone de manifiesto la absorción de calor en ambientes, a través del proceso físico de cambios de estado de una sustancia refrigerante, por condensación y evaporación
• En función de la distribución y ubicación de los componentes, instrumental y accesorios del equipo, permite comprender y estudiar en forma adecuada la generación del frío El uso y aplicación de este Tablero Didáctico lo ubica dentro del campo del aire acondicionado básico
• Incluye todos los componentes reales de un equipo:
  • Compresor
  • Condensador
  • Evaporador
  • Forzador de aire
  • Capilares de expansión
  • Termostato
  • Accesorios
  • Gas refrigerante R410A
  • Control del motor tipo ON/OFF
• Incluye también dispositivos de control e instrumental de medición que facilitan la comprensión y el aprendizaje:
  • Termómetros
  • Manómetros
  • Presostatos
  • Filtros
  • Válvulas de apertura y cierre de circuitos
  • Interruptores termomagnéticos
  • Disyuntor diferencial
  • Señalizaciones
• Posee todas las protecciones de seguridad de acuerdo a la normativa vigente, a fin de garantizar a los docentes y alumnos un funcionamiento sin ningún tipo de riesgo.
• Sistema móvil con tablero montado sobre una estructura portante de aluminio reforzad con ruedas y frenos
• Alimentación:
  • Monofásica, 220V 50 Hz
  • Corriente: 7,50 A en el arranque y 4 A en régimen
  • Potencia eléctrica nominal: 880 Watts
  • Protección: Dispositivo codificado y disyuntor diferencial
  • Todas las partes internas metálicas del equipo se hallan interconectadas y no seccionadas con conductor normalizado verde amarillo y puesta a tierra
• Poder frigorífico: 2.250 frig/horas
• Sistema de medición de presiones con manómetros analógicos:
  • Presión de circuito de baja: 0 a 250 libras
  • Presión de circuito de alta: 0 a 500 libras
• Termómetros digitales calibrados en Grados Centígrados.
  • Temperatura de circuito de baja : escala de -50 a +70 grC
  • Temperatura de circuito de alta : escala de -40 a + 110 grC
• Temática abordada en el manual:
  • Ciclo general de la refrigeración
  • Componentes del circuito del aire acondicionado
  • Refrigerantes
  • Presión y temperatura
  • Expansión del refrigerante
  • Evaporación y condensación
  • Operación manual
  • Funcionamiento automático con presóstatos
  • Régimen de fallas

Indice de TPs
Los Trabajos Prácticos incluyen la observación y experimentación de los fenómenos físicos presentes en los distintos componentes del equipo así como la simulación no destructiva de las fallas más comunes de estos sistemas.

• Ciclo General de Refrigeración
• Identificación de componentes presentes
• Puesta marcha del equipo
• Modo de Operación Refrigeración o Frío (COOL):
  • Funcionamiento
  • Fallas por motor Compresor
  • Fallas por Capacitor dañado del motor Compresor
  • Fallas en el circuito de alta presión y Desperfectos en el motor Forzador o Ventilador del Condensador
  • Frío (COOL) Fallas en el circuito de alta presión Sistema de protecciones con Presostato de Alta Presión
  • Fallas en el circuito de alta presión Desperfectos en el Capacitor del motor Forzador del Condensador
  • Fallas en el circuito de baja presión
  • Fallas en el circuito de baja presión Desperfectos en el motor Forzador o Ventilador del Evaporador
• Ciclo General de Refrigeración en el Modo de Operación Calefacción (HEAT)
  • Identificación de los circuitos de alta y baja presión y temperatura
  • Funcionamiento normal
• Modo de Operación Ventilación (FAN)
• Modos de regulación:
  • Automática
  • Manual
• Dimensiones: 1,6 x 1,9 x 0,6 m
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 1,95 x 1,26 x 0,76 m. Peso Bruto: 170 kg

• Destinado a la educación técnico-profesional
• Desarrolla el funcionamiento del ciclo general de refrigeración
• Permite comprender el proceso físico de generación del frío
• Es la base de funcionamiento de la mayoría de los sistemas actuales de refrigeración y de aire acondicionado
• Modos de funcionamiento:
  • Refrigeración familiar
  • Refrigeración comercial
  • Aire acondicionado
• Incluye los dispositivos básicos y reales de un sistema de refrigeración:
  • Compresor
  • Condensador
  • Evaporador
  • Forzador de aire
  • Válvula de expansión termostática
  • Capilar
  • Válvulas de apertura y cierre de circuitos
  • Presostatos
  • Termostato
  • Termómetro digital
  • Manómetros
  • Filtros
  • Instrumental de medición eléctrico
  • Disyuntor diferencial
  • Interruptor termomagnético
• Mediciones con instrumental y simulación de fallas
• Bastidor robusto con ruedas y freno
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 1.95 x 1.26 x 0.76 m. Peso Bruto: 130 kg

Recursos on line

Manual (doc)
Extracto de los Trabajos Prácticos 1 y 9 descriptos en el manual

Los Trabajos Prácticos incluyen la observación y experimentación de los fenómenos físicos presentes en los distintos componentes del equipo.

También se posibilita la simulación no destructiva de las fallas más comunes de estos sistemas

Capítulos del manual

• Ciclo general de la refrigeración
• Componentes del circuito de refrigeración
• Refrigerantes
• Presión y temperatura
• Expansión del refrigerante
• Evaporación y condensación
• Funcionamiento automático con Presostatos
• Funcionamiento automático con Termostato de Ambiente
• Régimen de fallas

El equipo sólo requiere conectarse a una alimentación eléctrica de 220 Volts que posea conexión de puesta a tierra.

• Tomacorriente eléctrico: será de 220 Volts, 50 Hertz, del tipo normalizado de 10 Amperes con polarización adecuada de neutro, fase y tierra.
• El equipo se provee con disyuntor diferencial incorporado.
• Es indispensable que el tomacorriente posea una correcta puesta a tierra a través de jabalina hincada en terreno y conductor eléctrico normalizado y de sección adecuada.
• NOTA: El panel se entrega cargado con gas refrigerante para su normal funcionamiento.
  • Para futuros mantenimientos y recargas de refrigerante, el circuito se provee con una válvula de aguja incorporada.
  • El mantenimiento que necesita el equipo es mínimo.
  • En caso de deterioro de algún componente por el lógico uso, el mismo puede ser reemplazado en forma muy sencilla.

El equipo cumple con la Reglamentación para Instalaciones Eléctricas de la Asociación Electrotécnica Argentina, y con la normativa del uso responsable de los gases refrigerantes dictaminada por el INTI.

El desarrollo pedagógico del equipo cumple los requisitos del Proceso de Homologación y Marcos de Referencia de títulos y certificaciones de Educación Técnico Profesional, según la Ley de Educación Técnico Profesional Nº 26.058

• Aborda el funcionamiento, mantenimiento preventivo y detección de fallas en los sistemas de refrigeración comercial y cámaras frigoríficas
• En este tipo de instalaciones se requiere, mucho más que en los sistemas hogareños, un control adecuado de las presiones, temperaturas y HRA dentro de las cámaras respectivas
• La disposición física de los componentes permite comprender en forma adecuada:
  • La generación termodinámica de frío
  • Los procesos de regulación y estabilización del frío
• Destinado a:
  • Docentes y alumnos de escuelas técnicas
  • Centros de formación vocacional y profesional de técnicos, operarios e instaladores
  • Carreras de ingenería
  • Nota: conviene que los usuarios tengan algún conocimiento previo sobre refrigeración, por ejemplo habiendo usado el Tablero p/trabajo experimental sobre Ciclos de Refrigeración REF 11
• Utiliza gas refrigerante ecológico (sin CFC)
• Incluye todas las protecciones de seguridad que recomiendan las buenas prácticas profesionales y la normativa vigente en la República Argentina
• Especificaciones:
  • Alimentación monofásica, 220 V 50 Hz, con puesta a tierra
  • Consumo promedio 850 Watts
  • Circuito cerrado presurizado
  • Bastidor de acero pintado, con ruedas y frenos
  • Dimensiones: 1,9 x 1,25 x 0,6 m
• No requieren insumos adicionales para su funcionamiento a futuro
• Los Trabajos Prácticos previstos incluyen la observación y experimentación de los fenómenos físicos presentes en los distintos componentes del equipo
• Asimismo se posibilitan la simulación no destructiva de las fallas más comunes en los refrigeradores
• El equipo se entrega cargado con gas refrigerante para su normal funcionamiento
• Para futuros mantenimientos y recargas de refrigerante, el circuito se provee con una válvula de recarga incorporada

Temática abordada en el manual

• Ciclo general de refrigeración avanzado
• Componentes y dispositivos de un refrigerador de mediano y gran porte
• Refrigerantes utilizados en los sistemas
• Cámaras frigoríficas
• Presión y temperatura
• Expansión del refrigerante
• Evaporación y condensación
• Funcionamiento con regulación automática
• Régimen de fallas
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

Dimensiones del embalaje: 1.95 x 1.26 x 0.76 m. Peso Bruto: 120 kg

Recursos on line

Manual (doc)
Extracto de los TPs 2, 5 y 8 sugeridos en el manual

Un sistema de refrigeración, tantas variables para explorar...

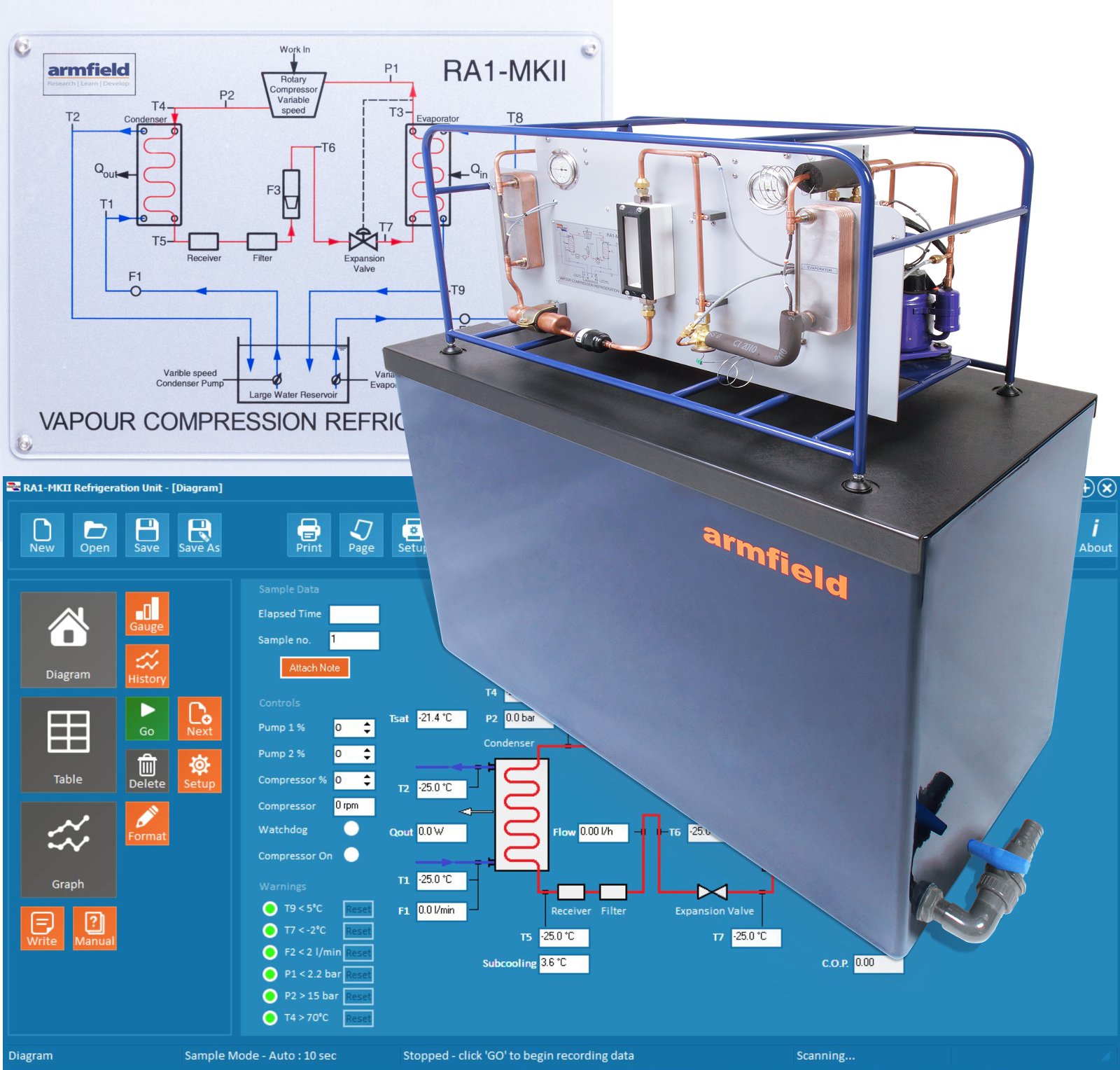

¿Cómo afecta la velocidad del compresor al rendimiento de la refrigeración?

• Con esta unidad de refrigeración por compresión de vapor controlada por computadora , los estudiantes no solo observan el ciclo de refrigeración, sino que también pueden cambiarlo, medirlo y analizar los resultados en tiempo real
  • Compresor de velocidad variable
  • Flujo ajustable del condensador y el evaporador
  • Válvula de expansión variable
  • Datos en vivo, balances de energía y COP
  • Los estudiantes pueden investigar cómo el cambio de las condiciones de funcionamiento individuales afecta el rendimiento del sistema de refrigeración completo, desarrollando una comprensión más profunda de la relación entre la teoría, el comportamiento del sistema y la optimización en el mundo real
• Sistema de refrigeración completo, con gas R134a, que permite el estudio del ciclo de refrigeración por compresión de vapor
• Completamente equipado para permitir un análisis integral de los procesos y un cálculo de las variaciones de rendimiento según las condiciones de funcionamiento
• Sistema controlado por ordenador con grabación automática de las variables de proceso por puerto USB
• Compresor rotatorio hermético activado por un motor sin escobillas y un variador de velocidad de control vectorial
• El variador entrega al sistema lecturas de torque y velocidad angular
• La velocidad del compresor se controla desde la PC, dentro de un amplio rango de funcionamiento
• Visualización en tiempo real de los parámetros térmicos
• Visualización en tiempo real del coeficiente de rendimiento
• Medición independiente de la energía transferida al evaporador y la entergía transferida desde el condensador
• Puntos de medición incluidos:
  • 9 sensores de temperatura con termistor en los puntos clave del sistema
  • 2 medidores de caudal de turbina para medir el caudal del agua a través del condensador y del evaporador
  • 2 manómetros electrónicos para medir la presión antes y después del compresor, y 2 manómetros de Bourdón para las mismas variables
  • 1 medidor de caudal de área variable (rotámetro) para el refrigerante
• Suministrado con un amplio depósito de agua que aísla el proceso de los cambios en la temperatura o presión en el suministro de agua
• Se incluye un completo manual de instrucciones
• Si el usuario desea usar nuestro sistema con LabVIEW, podrá integrarlo a su entorno a través del módulo opcional ACORE-LV

Pedir Cotización

Peso Bruto: 176 kg

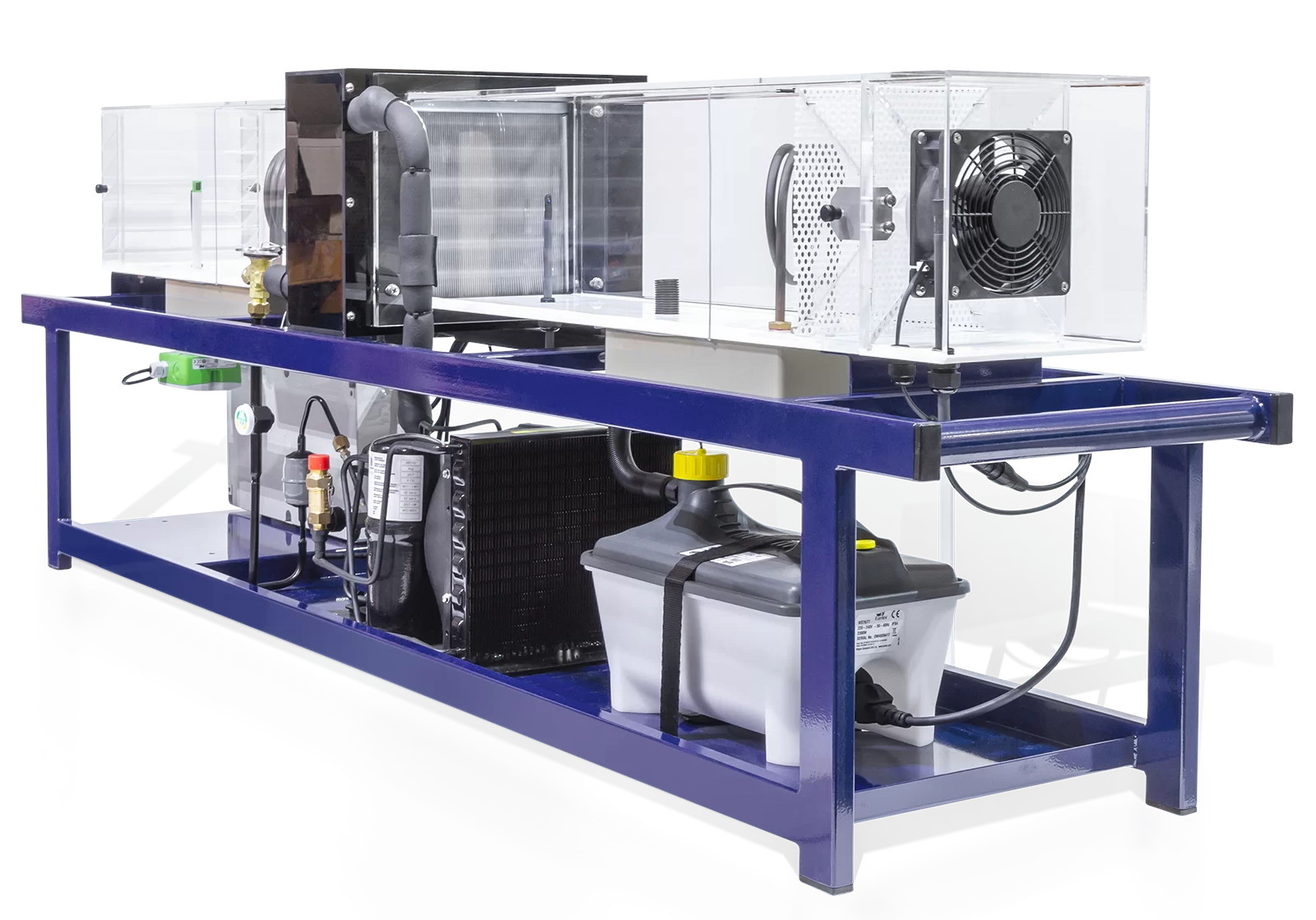

Conducto de aire acondicionado completamente equipado dispuesto sobre un banco como soporte para enseñar todos los aspectos de los sistemas de aire acondicionado.

• Sistema de aire acondicionado de enseñanza, completo con etapa inicial de calentamiento, humidificador, enfriador/deshumidificador y etapa final de calentamiento
• Conducto transparente (200mm x 200 mm) para la visualización completa del proceso

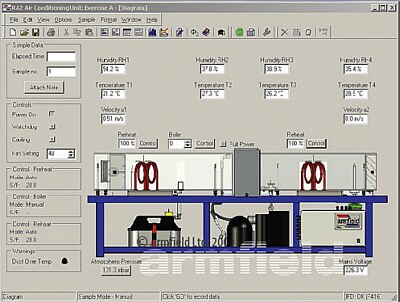

• Ordenador controlado a través del intefaz USB, con un completo software de enseñanza incluyendo registro de datos, representación de gráficos y con actualizaciones en tiempo real, diagramas mimic, exportación de datos
• Software educacional, reproduciendo los cálculos de los gráficos psicrométricos
• Si el usuario desea usar nuestro sistema con LabVIEW, podrá integrarlo a su entorno a través del módulo opcional ACORE-LV
• 4 sets de medición para la temperatura y la humedad relativa en varias etapas del proceso
• Los sensores de la HR vienen con valores de calibración los cuales pueden ser introducidos en el software para una mejor precisión
• Caudalímetros electrónicos para medir el flujo de aire en el conducto
• Doble control en los ajustes de la caldera con un ajuste rápido del calentamiento y un ajuste moderado del control

Pedir Cotización

Peso Bruto: 132 kg

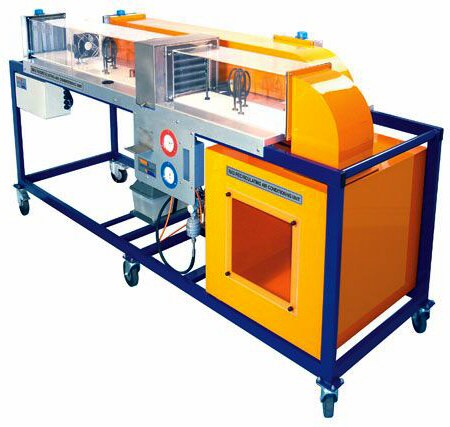

• Conducto transparente para una completa visualización del proceso y los componentes.
• Incluye pre calentadores, humidificador, enfriador/ deshumidificador y recalentadores.
• Completamente equipado con sensores de temperatura y humedad relativa an cada uno de las etapas del proceso, además de un sensor de flujo de aire.
• Sensores calibrados para una máxima precisión.
• Apropiado tanto para un entrenamiento vocacional como para un análisis académico riguroso de los principios envueltos en la termodinámica.
• Completo control por ordenador con registro de datos de los resultados en tiempo real (requiere el uso de un pc, no proporcionado por Armfield).
• Capacidad de utilizar control PID para el precalentamiento, humedad y recalentamiento, permitiendo establecer condiciones estables para investigaciones.

• Comprensión y uso de los gráficos Psicrométricos, humedad relativa y ratios de humedad
• Práctico enfriamiento y calentamiento del aire
• Humidificación y Deshumidificación
• Comprensión de la entalpía

• El conducto RA2 está hecho de acrílico transparente para una mejor visibilidad y montado en un marco de acero revestido.
• El aire es introducido en el conducto por un ventilador de velocidad variable, y atraviesa un alisador de flujo hasta llegar a los precalentadores. El aire es entonces descargado a la caldera de vapor, permitiendo así su humidificación.
• El siguiente componente en el conducto es el evaporador de la unidad integral de refrigeración. Mientras el aire pasa a través del evaporador es enfriado. La carcasa del evaporador también permite la recolección del agua condensada en un tanque externo.
• Después del evaporador el aire pasa a los elementos de recalentadores y de ahí a la salida.
• Los sensores de temperatura y y HR son proporcionados en la entrada del aire, después del precalentador y el humidificador, a la salida del evaporador y después del recalentador. El flujo del aire es medido con un sensor electrónico. El voltaje suministrado es monitorizado en el equipo permitiendo así el cálculo de la potencia efectiva de calentamiento
• Debajo del conducto está situada la caldera de vapor para el humidificador, el compresor y el condensador para el sistema de refrigeración y la caja electrónica de control.

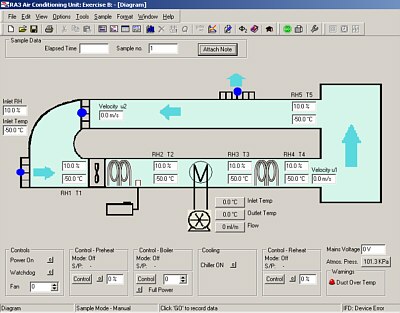

El equipo se controla con un ordenador personal (no suministrado) a través de una conexión USB. Se incluye software de gran potencia con diagramas esquemáticos detallados, así como textos de ayuda completos, equipos integrales de registro de datos y de elaboración de gráficos, junto con calibraciones de sensores y una gran variedad de opciones de exportación de datos y de visualización.

• Dimensión del conducto : 200mm x 200mm
• Velocidad del aire: variable 1m/s
• Precalentadores: 400W
• Calentadores finales: 200W
• Refrigerante: R134a
• Potencia de la caldera : 2KW nominal
• Potencia del enfriador: 500W nominal

• Suministro eléctrico monofásico: 220V 50Hz 13A
• PC bajo Windows XP o posterior con un puerto USB libre

• Peso bruto: 150 kg
• Embalaje: 1,2 m3
• Dimensiones del equipo: 1,72 x 0,40 x 0,62 m

Conducto de aire acondicionado completamente equipado dispuesto sobre un banco como soporte para enseñar todos los aspectos de los sistemas de aire acondicionado con la ventaja añadida de la recirculación a través de una cámara.

Parte del aire saliente de la cámara puede ser recirculado de vuelta al conducto de aire acondicionado.

• Sistema completo de aire acondicionado de enseñanza, con etapa inicial de calentamiento, humidificador, enfriador/deshumidificador, etapa final de calentamiento, cámara climatizada con ventana, coduNcto de retorno y recirculación ajustable
• Conducto acondicionado transparente (200mm x 200 mm) para una visualización completa del proceso
• Ordenador controlado a través del intefaz USB, con un completo software de enseñanza incluyendo registro de datos, representación de gráficos y con actualizaciones en tiempo real, diagramas mimic, exportación de datos
• Software educacional, reproduciendo los cálculos de los gráficos psicrométricos
• 6 sets de medición para la temperatura y la humedad relativa en varias etapas del proceso
• Los sensores de la HR vienen con valores de calibración los cuales pueden ser introducidos en el software para una mejor precisión
• Caudalímetros electrónicos (2) para medir el flujo en el conducto
• Medición de las presiones de refrigeración, temperaturas y flujo
• Doble control en los ajustes de la caldera con un ajuste rápido del calentamiento y un ajuste moderado del control

Pedir Cotización

Peso Bruto: 250 kg

• Conducto transparente para una completa visualización del proceso y los componentes.
• Incluye pre calentadores, humidificador, enfriador/ deshumidificador y recalentadores.
• Completamente equipado con sensores de temperatura y humedad relativa an cada uno de las etapas del proceso, además de un sensor de flujo de aire.
• Sensores calibrados para una máxima precisión.
• Apropiado tanto para un entrenamiento vocacional como para un análisis académico riguroso de los principios envueltos en la termodinámica.
• Completo control por ordenador con registro de datos de los resultados en tiempo real (requiere el uso de un pc, no proporcionado por Armfield).
• Capacidad de utilizar control PID para el precalentamiento, humedad y recalentamiento, permitiendo establecer condiciones estables para investigaciones.
• Cámara anexa de control climático
• Recirculación ajustable del aire saliente de la cámara de retorno al conducto acondicionado
• Sensores adicionales incluyendo las presiones del refrigerante y del flujo

• Comprensión y uso de los gráficos Psicrométricos, humedad relativa y ratios de humedad
• Práctico enfriamiento y calentamiento del aire
• Humidificación y Deshumidificación
• Comprensión de la entalpía
• Ahorros de energía con la recirculación
• Transferencia de calor a través del evaporador

• El conducto RA3 está hecho de acrílico transparente para una mejor visibilidad y montado en un marco de acero revestido.
• El aire es introducido en el conducto por un ventilador de velocidad variable, y atraviesa un alisador de flujo hasta llegar a los precalentadores. El aire es entonces descargado a la caldera de vapor, permitiendo así su humidificación.
• El siguiente componente en el conducto es el evaporador de la unidad integral de refrigeración. Mientras el aire pasa a través del evaporador es enfriado. La carcasa del evaporador también permite la recolección del agua condensada en un tanque externo.
• Después del evaporador el aire pasa a los elementos de recalentadores y de ahí a la salida.
• El aire saliente del conducto es pasado a través de una cámara para demostrar el climatizador. A la salida del conducto desde la cámara hay dispuestos conductos de ventilación permitiendo así que parte del aire sea recirculado al conducto de entrada. Sensores adicionales de temperatura y HR son dispuestos a la salida de la cámara y después de que el aire recirculado se mezcle con el aire de entrada. También se mide el caudal del aire recirculado.
• Los sensores de temperatura y y HR son proporcionados en la entrada del aire, después del precalentador y el humidificador, a la salida del evaporador y después del recalentador. El flujo del aire es medido con un sensor electrónico. El voltaje suministrado es monitorizado en el equipo permitiendo así el cálculo de la potencia efectiva de calentamiento
• Debajo del conducto está situada la caldera de vapor para el humidificador, el compresor y el condensador para el sistema de refrigeración y la caja electrónica de control.
• Incluye medidores de presión y sensores de temperatura para permitir que la temperatura del refrigerante que varía a través del condensador y el evaporador se estabilice. El caudal del refrigerante es también medido a través de un caudalímetro de área variable.

El equipo se controla con un ordenador personal (no suministrado) a través de una conexión USB. Se incluye software de gran potencia con diagramas esquemáticos detallados, así como textos de ayuda completos, equipos integrales de registro de datos y de elaboración de gráficos, junto con calibraciones de sensores y una gran variedad de opciones de exportación de datos y de visualización.

• Dimensión del conducto : 200mm x 200mm
• Velocidad del aire: variable 1m/s
• Precalentadores: 400W
• Calentadores finales: 200W
• Refrigerante: R134a
• Potencia de la caldera : 2KW nominal
• Potencia del enfriador: 500W nominal
• Volumen de la cámara: 230 litros

• Suministro eléctrico monofásico: 220V 50Hz 13A
• PC bajo Windows XP o posterior con un puerto USB libre

• Peso bruto: 250 kg
• Embalaje: 3,3 m3
• Dimensiones del equipo: 2,45 x 0,71 x 1,20 m
