- Para montar sobre:
- Módulo de servicios comunes para ensayar intercambiadores de calor compatibles TD1360V
- El montaje y la conexión no requiere herramientas y toma menos de un minuto
- Usa conectores rápidos autosellantes
- Los conectores del circuito primario y secundario son de distintas medidas para evitar errores de conexión
- La placa base incluye un diagrama mímico
- 5 puntos de medición de temperatura:
- Entrada y salida de circuitos primario y secundario
- Lote
- Agitador con velocidad ajustable

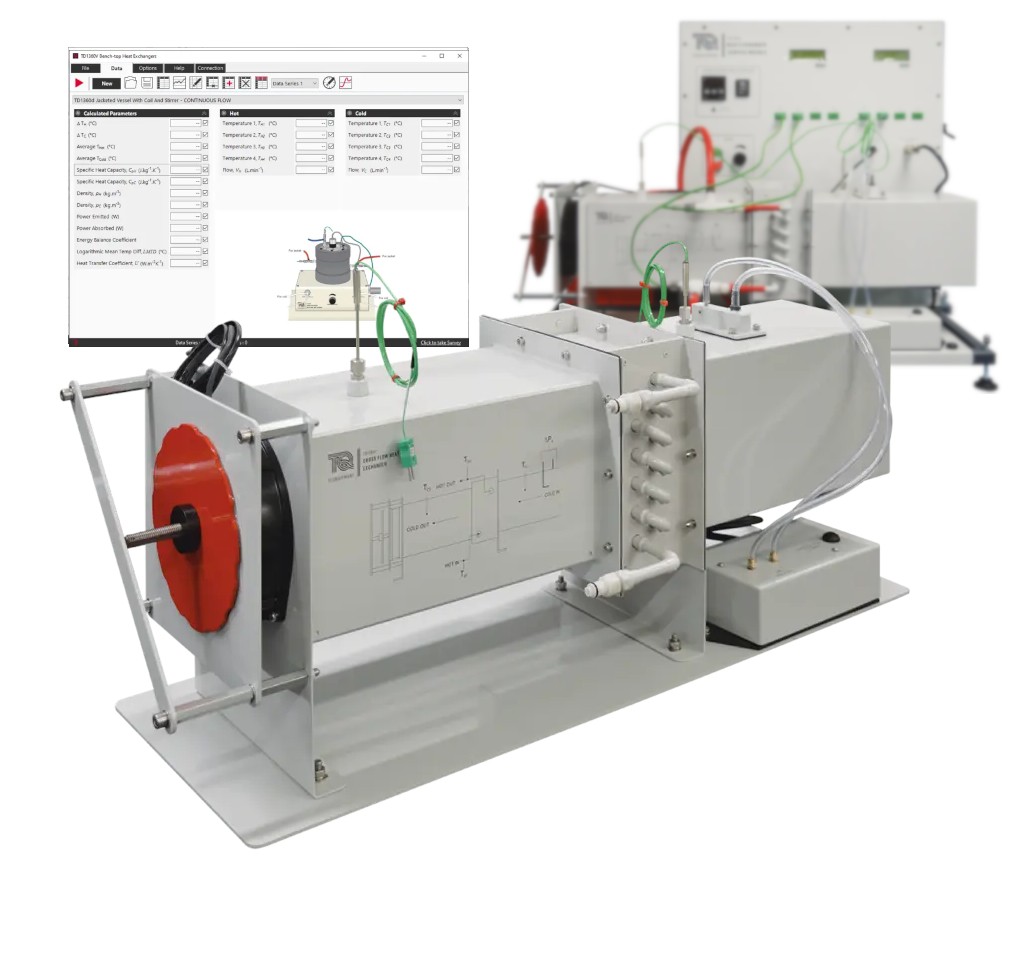

- Este intercambiador de calor imita los utilizados en la industria de procesos
- Es similar a los que se emplean como radiadores de refrigeración para motores de combustión en automóviles o en conductos de calefacción para aire acondicionado
- Muestra la transferencia de calor al forzar el paso del aire sobre una serie de tubos metálicos por los que circula agua
- A medida que el aire circula por los tubos, el calor presente en el agua se transfiere al flujo turbulento del aire
- Un ventilador con flujo de aire controlable impulsa el aire a través de un conducto metálico horizontal que contiene los tubos
- El agua caliente proveniente del módulo de servicios comunes circula por los tubos
- Los tubos metálicos son normales 90 grados) al flujo de aire, creando un intercambiador de calor de flujo cruzado
- Placas o aletas metálicas rodean los tubos, también perpendiculares al flujo de aire
- Estas aletas aumentan la superficie efectiva del intercambiador de calor
- Puntos de medición:
- Termocuplas en el flujo de aire
- Termocuplas en el flujo de augua
- Anemómetro funcionando como caudalímetro en el flujo de aire
Características del intercambiador propiamente dicho
- 335 x 820 x 253 mm
- Area de transferencia: 0,47 m^2
