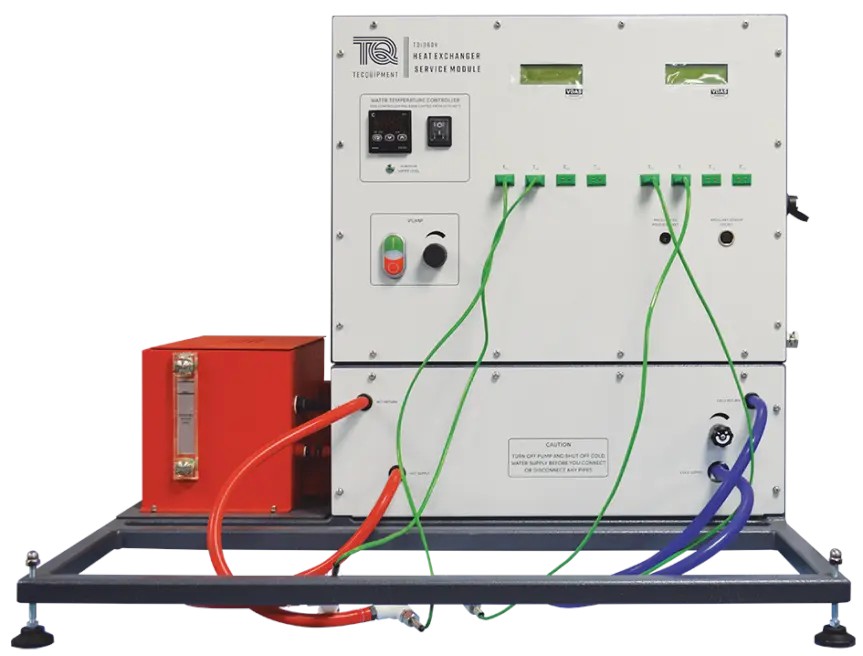

Destinado a dar servicios de alimentación e instrumentación a:
- Módulo con intercambiador de calor tubular TD1360A
- Módulo con intercambiador de calor a placas TD1360B
- Módulo con intercambiador de calor con haz de tubos TD1360C
- Módulo con intercambiador de calor encamisado con serpentina y agitador TD1360D
- Módulo con intercambiador de calor agua/aire con flujos cruzados TD1360E
Incluye
- Bastidor de acero con patas niveladoras
- Caldera:
- Resistencia calefactora bajo control PID
- Indicador de nivel
- Alimentación de agua regulada por electroválvula
- Cortes de seguridad: temperatura excesiva, nivel bajo y rebalse
- Circuito primario:
- Bomba de circulación
- Regulador de caudal con válvula aguja en shunt
- Caudalímetro
- Termocuplas a la entrada y la salida
- Circuito secundario:
- Alimentado con agua de red
- Regulador de caudal con válvula aguja en shunt
- Caudalímetro
- Termocuplas a la entrada y la salida
- Instrumentación:
- Acondicionadores de señales para 8 termocuplas (4 de ellas ya incoporadas en este módulo)
- Acondicionadores de señal para caudalímetros
- Displays LCD
- Salida para conectar a un Adquisidor de datos multicanal VDAS mkII, con gabinete autoportante VDAS-B (mkII)
