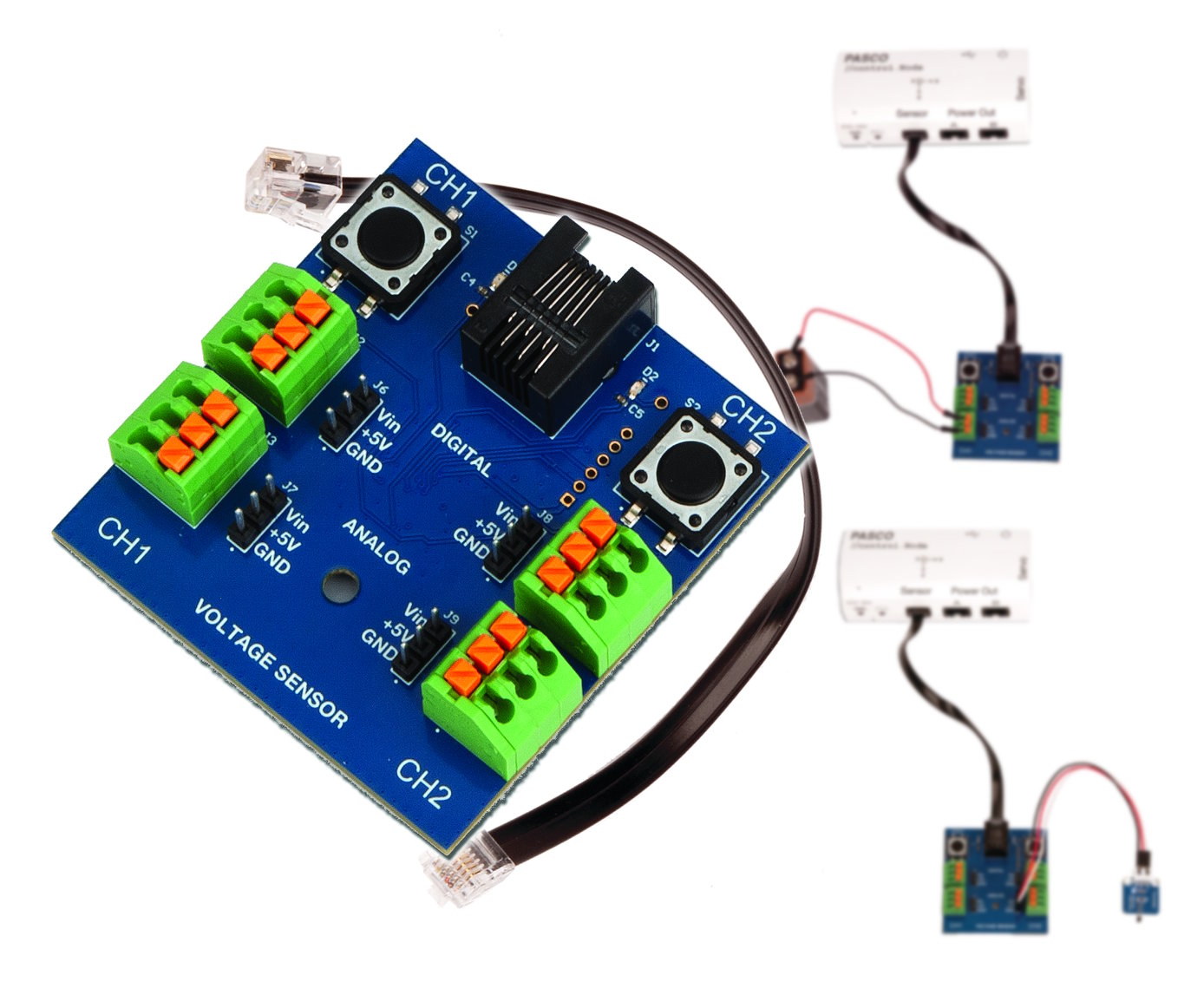

- Este sensor de voltaje de uso general se conecta al puerto de sensores del Módulo //control.Node (salida de control) para proyectos ejecutados bajo CapStone y/o SparkVue PS-3232
- Las lecturas del sensor se transmiten vía Bluetooth a través del mismo al dispositivo que lo controla (PC, tablet o teléfono)
- Se programa con Blockly tanto desde CapStone como desde Sparkvue
- Entradas;
- 2 x +/- 15 Vcc
- 2 x niveles lógicos TTL
- 2 pulsadores NA (0 abierto, 1 cerrado)
- Máxima velocidad de muestreo: 50 Hz
- Cada puerto incluye, además, una salida de 5 Vcc para alimentar a peuqueños dispositivos externos
- Cada entrada tiene dos formas de conectarse a los cables:
- Block de conexión con pines (como los que se ven en placas Arduino y similares)
- Bornera con botón de liberación y carga a resorte
- Salidas:
- 2 LEDs verdes
Aplicaciones tipicas
- Medir tensiones analógicas
- Alimentar una fotocompuerta de terceros y detectar cuando se interrumpe el haz
- Alimentar y leer finales de carrera
- Alimentar y registrar las mediciones entregadas por sensores creados por los usuarios
- Alimentar y detectar el cierre de un pulsador o interruptor
- Medir la tensión de salida de un panel fotovoltaico
- Crear un medidor de tiempos de reacción (reflejos) prendiendo un LED aleatoriamente y midiendo cuánto tiempo demorás en apretar un botón. Si tenés a mano un //code.Node: dispositivo para aprender robótica, programación y desarrollar el pensamiento computacional en entorno STEM PS-3231 también podés crear el estímulo con un pitido y comparar tus tiempos de reacción a estímulos de distintos tipos (el resultado te va a sorprender)
- Medir la tensión entregada por pilas en diversos estados de desgaste y carga
-
Pedir Cotización
Peso Bruto: 0,18 kg
