Instalaciones Eléctricas + Ensayo y Maniobra de Máquinas Rotativas

• ELEC 12 VA Equipo para estudiar Circuitos Eléctricos Básicos y sus Aplicaciones
• ELEC 22 Tablero de sobremesa para la práctica experimental inicial con Instalaciones Eléctricas Domiciliarias
• ELEC 24 Tablero autoportante para la práctica experimental intermedia con Instalaciones Eléctricas Domiciliarias
• ELEC 25 Tablero autoportante para la práctica experimental avanzada con Instalaciones Eléctricas Domiciliarias
• ELEC 26 TP20C Tablero autoportante para la práctica experimental completa con Instalaciones Eléctricas Domiciliarias
• ELEC 31 TPC Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros
• EMEC 16 Sistema para el estudio avanzado de conexión y maniobra de Motores Mono y Trifásicos
• CINTA T Cinta transportadora c/motor trifásico y sensores p/prácticas de control de dispositivos electromecánicos

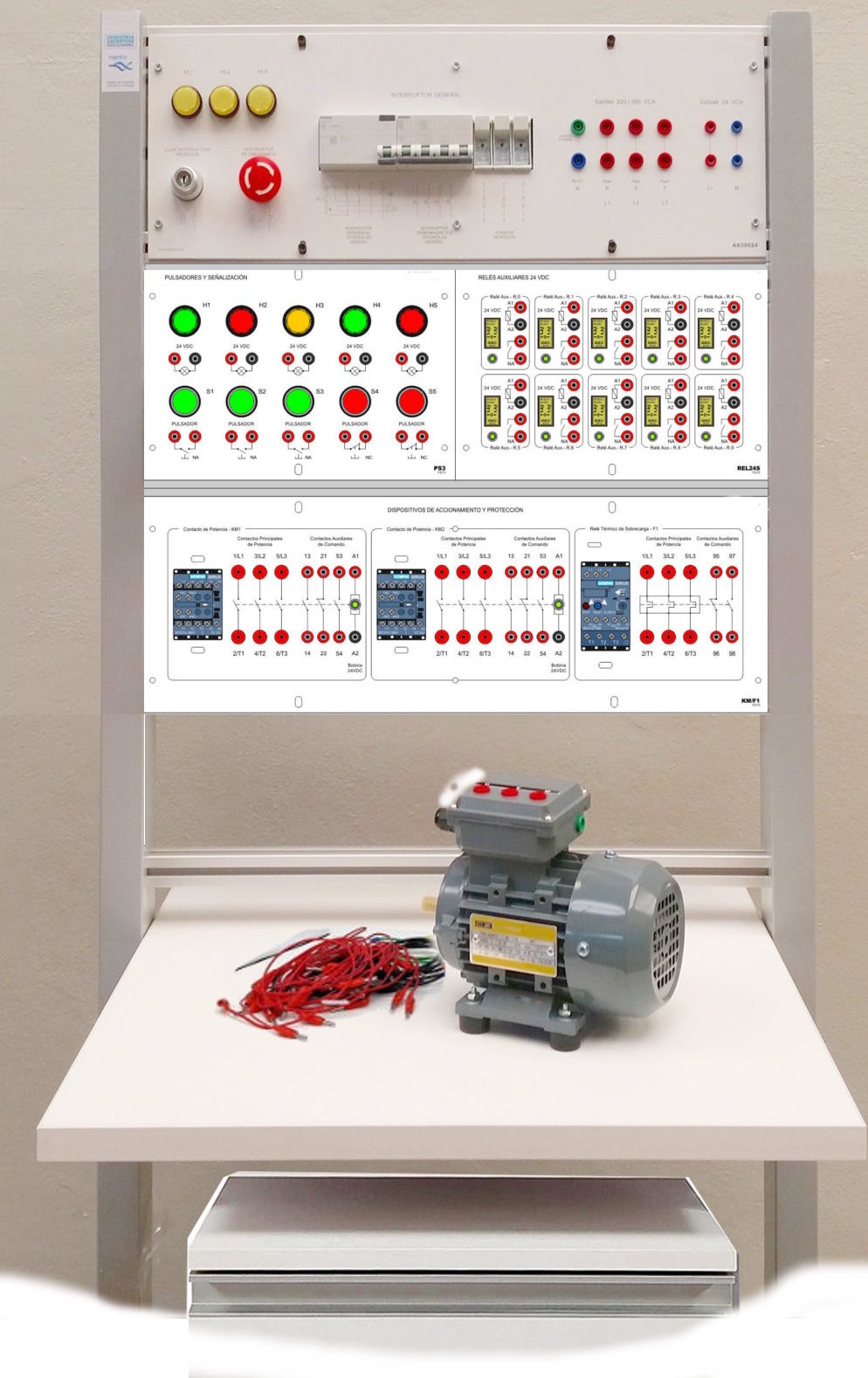

• EMEC 22 Entrenador para prácticas de protección y maniobra de motores trifásicos
• EMEC 22 Logo! Entrenador p/prácticas de protección y maniobra de motores trifásicos automatizadas con PLC Logo!

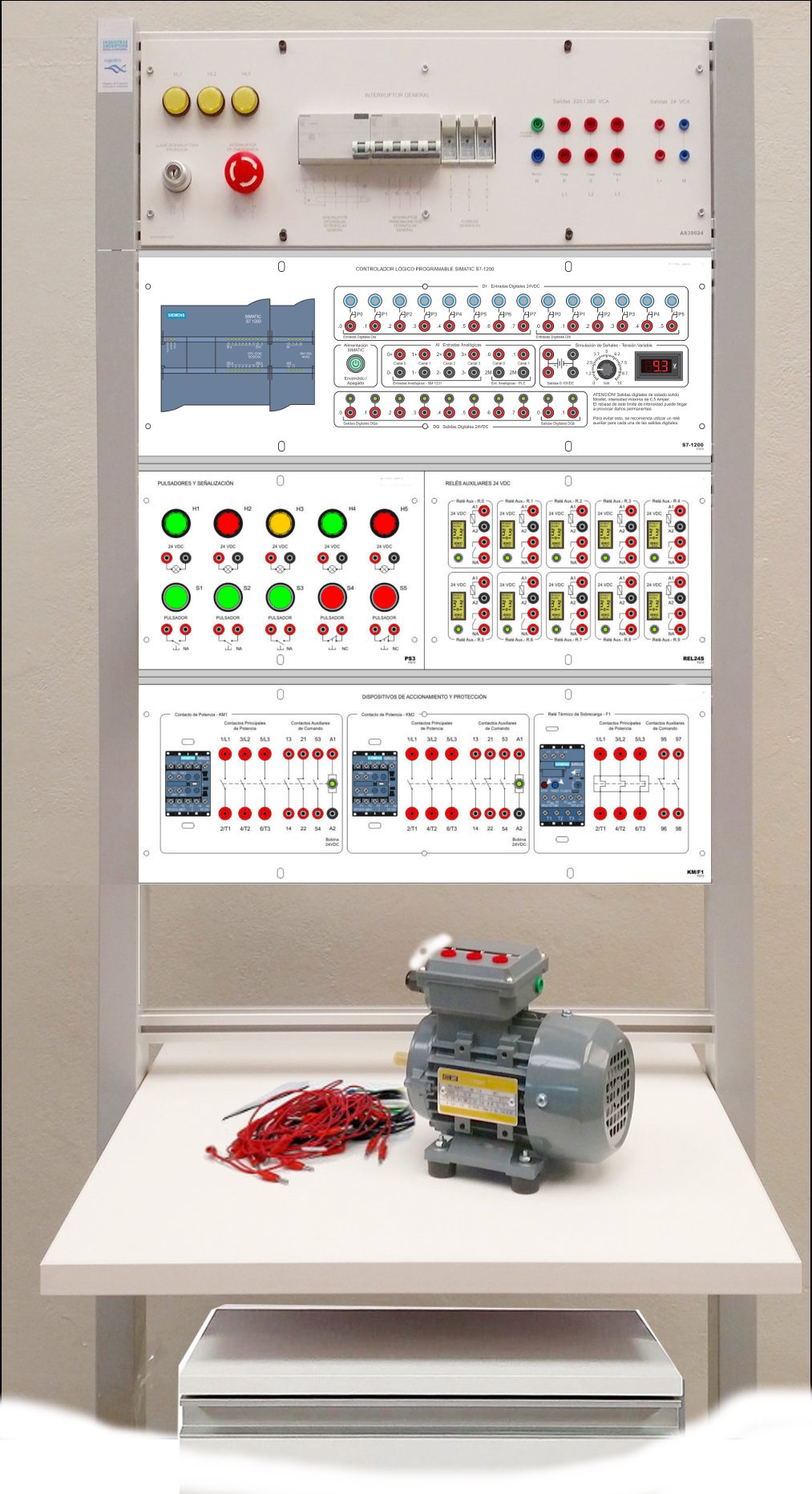

• EMEC 22 S7-1200 Entrenador p/prácticas de protección y maniobra de motores trifásicos automatizadas con PLC S7-1200

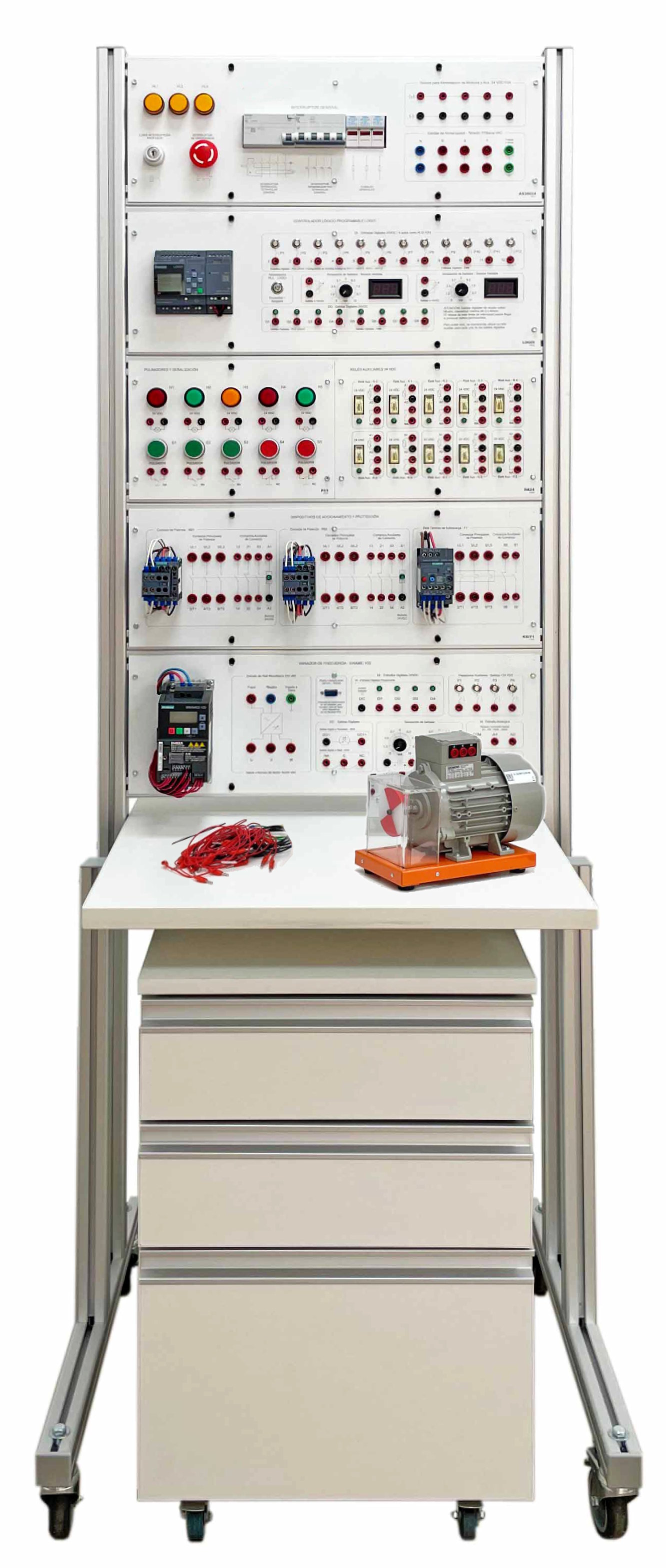

• EMEC 24 Logo! Entrenador p/prácticas de protección y maniobra de motores trifásicos automatizadas con PLC Logo! y variador
• EM5154 Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0

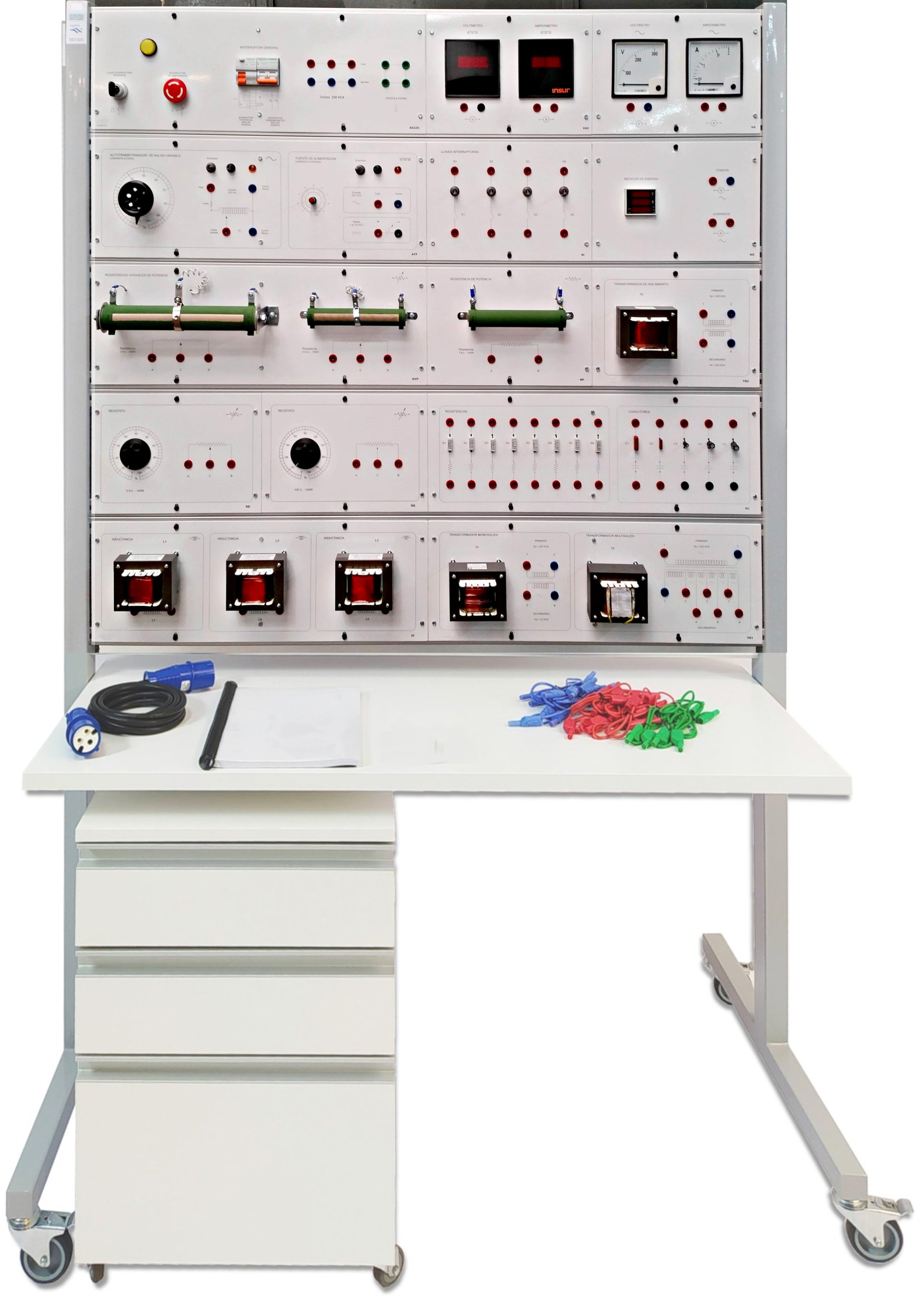

• ELECTRO 11 TP20C Tablero autoportante p/prácticas de Electrotecnia y Mediciones Eléctricas

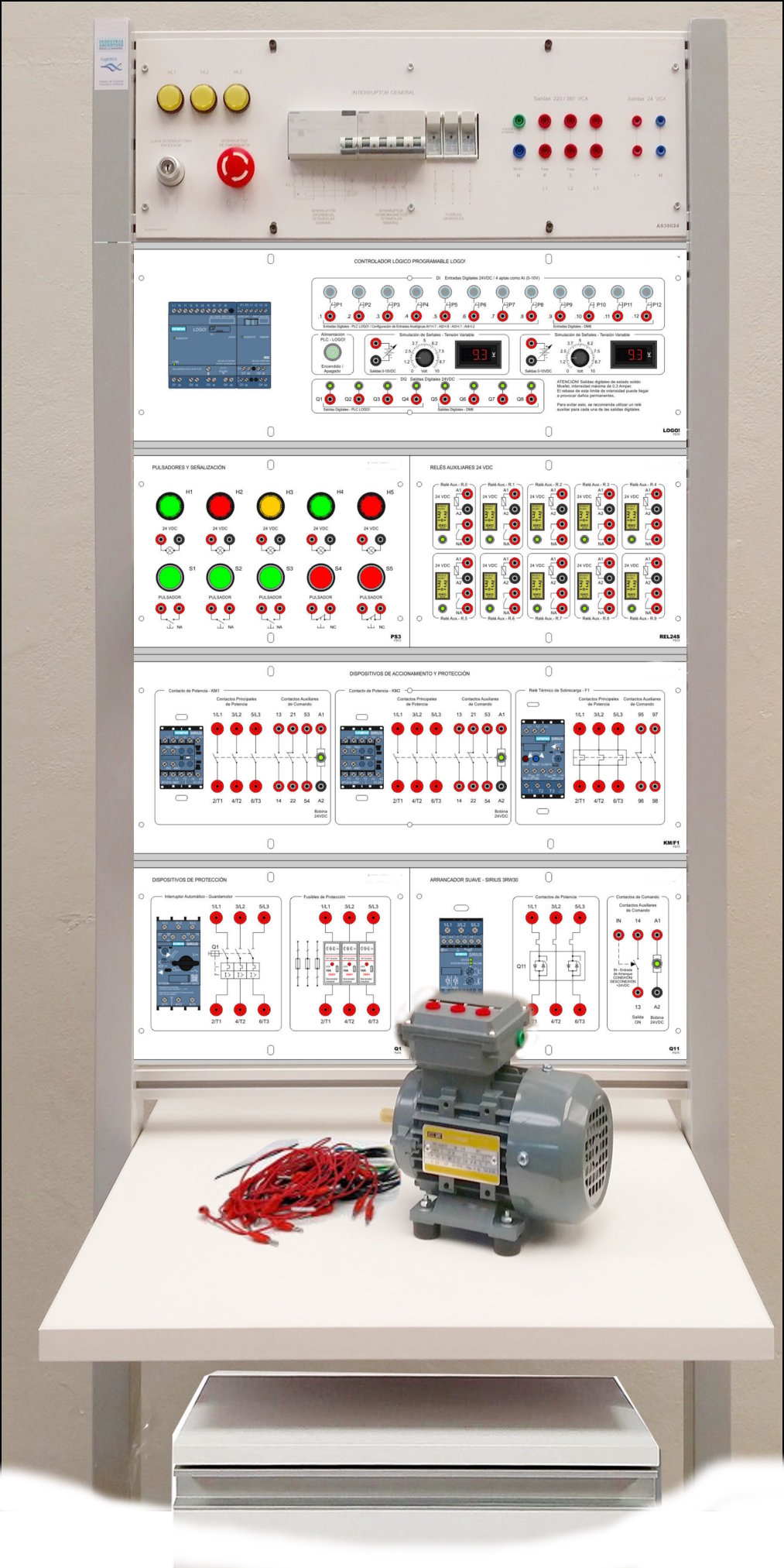

• AUTO 33 Tablero didáctico para prácticas de automatización industrial con PLC Logo!, arranque suave y motor trifásico

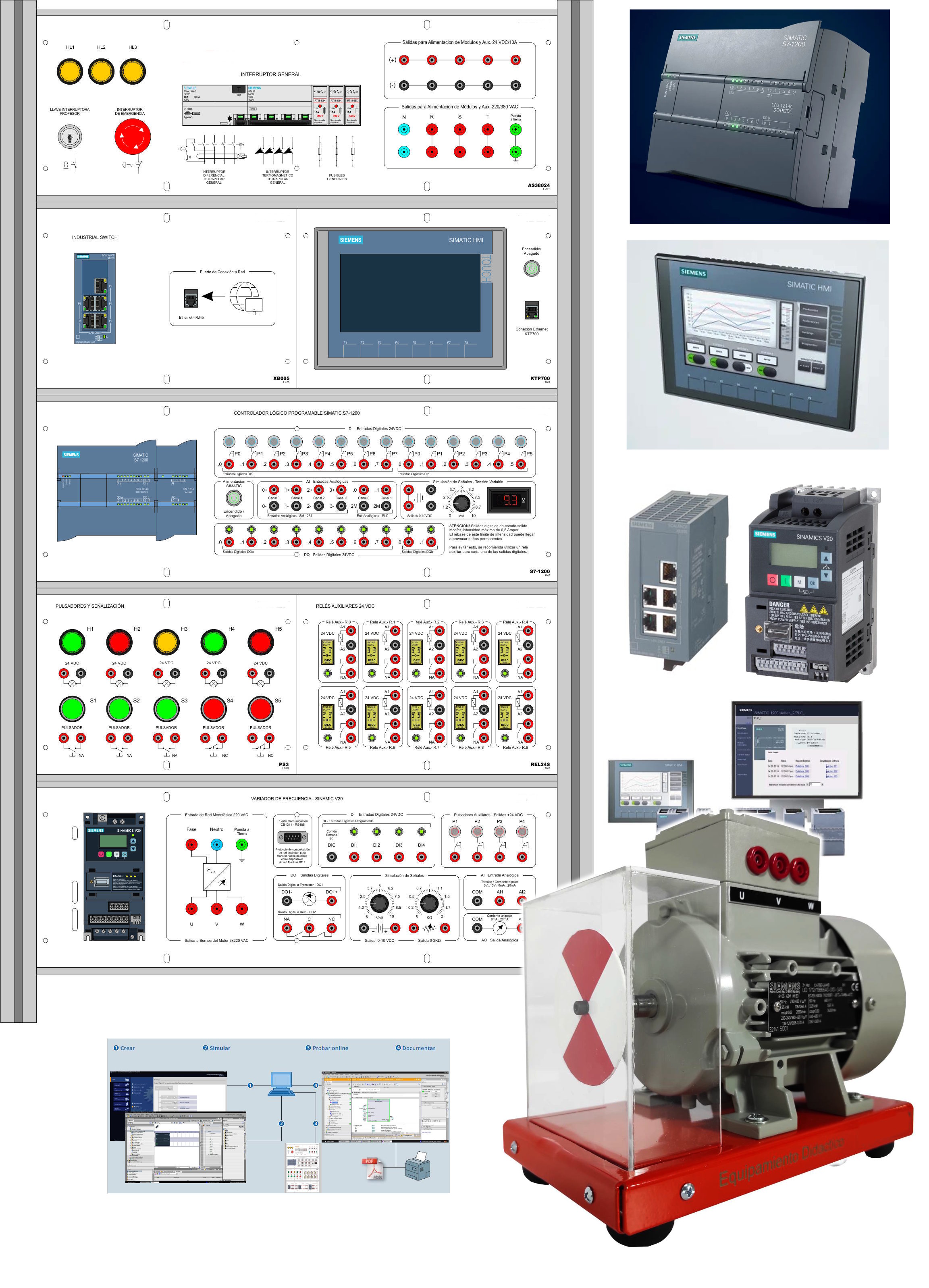

• AUTO 45 Tablero didáctico para prácticas de automatización industrial con PLC Siemens S7-1200, modbus, HMI y variador

• Equipo completo, solo precisa acompañar con un multímetro
• Destinado al aprendizaje de los conceptos elementales de la electricidad y sus aplicaciones
• Se presenta dentro de un sólido gabinete con tapa y cierre, que facilita su traslado y mantenimiento
• Proporciona los recursos básicos para el estudio de las principales leyes y conceptos de la electricidad
• Permite la verificación y la aplicación práctica de la teoría, a través de la interconexión de los distintos componentes, en múltiples configuraciones
• El objetivo de la realización de los trabajos prácticos es que el alumno tome contacto directo con los componentes y mecanismos que a futuro en su entorno laboral deberá saber manejar y operar
• El docente puede seguir la secuencia de trabajos prácticos programada e imprimir los mismos para los alumnos desde el CD incluido con el equipo
• Por las características modulares y de conexionado que posee el equipo, el docente puede recrear en forma creativa el diseño de sus propias prácticas y experiencias
• Valiosa herramienta para la evaluación teórico práctica de los alumnos
• Cumple con la Reglamentación para Instalaciones Eléctricas de la Asociación Electrotécnica Argentina
• El desarrollo pedagógico está en concordancia con los requisitos del Proceso de Homologación y Marcos de Referencia de Títulos y Certificaciones de Educación Técnico Profesional, según la Ley de Educación Técnico Profesional Nº 26.058
• Los dispositivos que componen este equipo son de funcionamiento real acorde a los utilizados en la industria y servicios de nuestro país
• Permite realizar mediciones eléctricas en los distintos puntos o etapas, y la interconexión con dispositivos externos
• Incluye todas las protecciones de seguridad eléctrica de acuerdo a las normativas vigentes en esta materia, necesarias para un funcionamiento adecuado, sin riesgos para los alumnos o docentes
• Las prácticas se realizan en su totalidad con tensiones de bajo valor, menores a 24 Volts
• El equipo prevé la realización de la simulación no destructiva de las fallas más comunes en los circuitos eléctricos
• Alimentación general: 220 Volts, 50 Hertz, con puesta a tierra
• Fuentes de tensión alterna, 12 y 24 Vca
• Fuente de tensión continua variable 1 a 13 Vcc
• Estructura: rack metálico con panel de comando grabado laser, contenido dentro de un maletín industrial reforzado con cerradura
• Dimensiones generales: 25 x 60 x 40 cm

Temática abordada

• Conceptos de tensión, corriente y potencia eléctrica
• Ley de Ohm Leyes de Kirchhoff Cálculos básicos en electricidad
• Simbología eléctrica Normas de Seguridad y Protección eléctrica Instalaciones eléctricas básicas
• Componentes de una instalación eléctrica
• Circuitos eléctricos
• Puesta a tierra
• Mediciones de tensión y corriente
• Instalaciones de iluminación y tomacorrientes
• Dispositivos de maniobra y protección
• Circuitos de muy baja tensión
• Timbres y cerraduras eléctricas
• Circuitos especiales, automáticos y reguladores de potencia eléctrica
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Recursos on line

Manual (doc)
Listado de control de partes

• Destinado a la educación técnico-profesional
• Cubre los principios que gobiernan el comportamiento de los circuitos eléctricos
• Permite realizar todos los pasos necesarios de una instalación eléctrica domiciliaria, teniendo en cuenta la reglamentación vigente, las protecciones y las normas de seguridad
• Temas abordados:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en serie accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de una lámpara accionada por llaves combinación.
  • Conexión de dos lámparas en serie accionadas por una llave combinación.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación.
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara accionada por una llave de punto con dos tomacorrientes.
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente.
  • Conexión de dos lámpara en paralelo accionadas por llaves combinación con dos tomacorrientes.
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
• Incluye:
  • Módulo alimentación y seguridad, con conexión monofásica
  • Módulo iluminación con portalámparas (1 bajo consumo y 1 Led)
  • Módulo tomas corriente, llaves punto y combinación
  • Estructura porta-módulos para 4 módulos simples
  • Juego de cables para conexionado
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,56 x 0,32 x 1,27 m. Peso Bruto: 25 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Incluye el armado de múltiples circuitos con los distintos elementos de protección, accionamiento de dispositivos e iluminación para diversas aplicaciones
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas accionadas por dos llaves de un punto individuales
  • Conexión de un lámpara accionada por llaves combinación
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara y dos tomacorrientes.
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara.
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor.
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara.
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo.
  • Conexión de un regulador de intensidad lumínica a perilla con una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija.
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
• Incluye:
  • Módulo alimentación y seguridad de 220 Vca, con cerradura codificada para que el docente habilite su funcionamiento
  • Módulo protección con llaves termomagnéticas
  • Módulo iluminación con cuatro portalámparas
  • Módulo interruptor automático electrónico de pasillo con pulsador esclavo
  • Módulo sensor de movimiento y sensor fotoeléctrico
  • Módulo llaves de un punto, combinación, tomas corrientes y regulador
  • Juego de cables para conexionado
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 1,95 x 0,67 x 0,76 m. Peso Bruto: 70 kg

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto
  • Conexión de dos lámparas en serie accionadas por una llave de un punto
  • Conexión de cuatro lámparas en serie accionadas por una llave de un punto
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de dos lámparas en serie y dos lámparas en paralelo (serie-paralelo) accionadas por una llave de un punto
  • Conexión de una lámpara accionada por llaves combinación
  • Conexión de dos lámparas en serie accionadas por una llave combinación
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación
  • Conexión de una lámpara dicroica accionada por una llave de un punto
  • Conexión de una lámpara dicroica accionada por una llave combinación
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente
  • Conexión de una lámpara accionada por una llave de punto con dos tomacorrientes
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación con dos tomacorrientes
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo
  • Conexión de un timbre o zumbador
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija
  • Conexión de un regulador de intensidad lumínica a perilla con una lámpara dicroica
  • Conexión de un atenuador por tacto con una lámpara dicroica
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con una lámpara en paralelo accionada con una llave de un punto
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con dos lámparas en paralelo accionado con llaves de un punto independientes y un tomacorriente
  • Conexión de varios circuitos independientes TUE (Tomas de Uso Especial)
  • Conexión de varios circuitos independientes APM (Tomas de Uso Especial)
• Componentes incluidos:
  • Módulo alimentación y seguridad de 220 Vca, cerradura codificada para acceso al docente
  • Módulo protección llaves termomagnética
  • Módulo iluminación con cuatro portalámparas
  • Módulo interruptor automático electrónico de pasillo con pulsador esclavo
  • Módulo sensor de movimiento y sensor fotoeléctrico
  • Módulo regulador por perilla y regulador al tacto
  • Módulo dicroica con transformador
  • Módulo llaves de un punto, combinación y tomas corrientes
  • Módulo ventilador
  • Módulo zumbador y pulsador
  • Estructura porta-módulos para 20 módulos simples
  • Juego de cables para conexionado
• Complemento sugerido:
  • Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros ELEC 31 TPC
• Industria Argentina

• ¡Garantía Extendida 2 años!

Pedir Cotización

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos que gobiernan el conexionado, protección, puesta en marcha, control y mantenimiento de las instalaciones eléctricas domiciliarias
• Permite realizar todos los pasos necesarios de una instalación eléctrica básica, teniendo en cuenta nuestra reglamentación vigente y las normas de seguridad de la profesión
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Bastidor de hierro reforzado
• Incluye manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles
• Temática cubierta:
  • Conexión de una lámpara accionada por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
  • Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
  • Conexión de una lámpara accionada por llaves combinación.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación.
  • Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
  • Conexión de una lámpara con dos tomacorrientes.
  • Conexión de una lámpara accionada por llaves combinación y un tomacorriente.
  • Conexión de dos lámparas en paralelo accionadas por llaves combinación con dos tomacorrientes.
  • Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara.
  • Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor.
  • Conexión de un sensor fotoeléctrico universal accionando una lámpara.
  • Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo.
  • Conexión de un timbre o zumbador.
  • Conexión de un interruptor automático electrónico de pasillo con una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo.
  • Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija.
  • Conexión de un tubo led accionado por una llave de un punto.
  • Conexión de un tubo led accionado mediante llave combinación.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con una lámpara en paralelo accionada con una llave de un punto.
  • Conexión de un ventilador accionado por un regulador de intensidad a perilla con dos lámparas en paralelo accionado con llaves de un punto independientes y un tomacorriente.
  • Conexión de varios circuitos independientes TUG - IUG
  • Conexión de varios circuitos independientes TUE
  • Conexión de varios circuitos independientes APM
  • Conexión de varios circuitos independientes TUG - IUG - IUE
• Complemento sugerido:
  • Tablero autoportante para la práctica experimental con Porteros Eléctricos y Videoporteros ELEC 31 TPC
• Industria Argentina

Pedir Cotización

Dimensiones del embalaje: 1.95 x 0.76 x 1.26 m. Peso Bruto: 100 kg

• Permite comprender y experimentar el funcionamiento de los sistemas de porteros eléctricos y video porteros
• Se facilita a partir de este equipo la realización de todos los pasos necesarios de una instalación básica, en viviendas familiares, edificios de propiedad horizontal, oficinas, comercios e industrias
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual
• Incluye el armado de múltiples circuitos de aplicación y la realización de variadas experiencias, manteniendo en todo momento la estrategia pedagógica
• Cuenta con protecciones de seguridad de acuerdo a la normativa vigente, a fin de garantizar a los docentes y alumnos un funcionamiento sin ningún tipo de riesgo

Temática abordada

• Sistemas de sólo audio en viviendas unifamiliares:
  • Características del funcionamiento.
  • Etapas y partes del sistema
  • Frente de calle
  • Parlante y micrófono
  • Teléfonos internos
  • Cableados.
  • Circuitos de apertura de puertas
  • Usos de avisadores de audio.
• Sistemas de sólo audio en sistemas multifamiliares:
  • Concepto básico del sistema múltiple
• Circuitos de aplicación para varias viviendas y edificios de departamentos:
  • Frente de calle
  • Parlante y micrófono
  • Teléfonos internos
  • Cableados
  • Fuente de alimentación
  • Circuito de apertura de puertas
  • Uso de avisadores de audio
• Sistemas de video porteros:
  • Concepto básico del sistema
  • Etapas de la instalación
  • Panel de calle
  • Micrófono
  • Parlante
  • Cámara de video
  • Cableados
  • Fuentes de alimentación
  • Teléfono y cámara de video receptora.
  • Circuitos de aperturas de puertas
  • Uso de avisadores de audio.
• Industria Argentina

Pedir Cotización

• Destinado a la educación técnico-profesional
• Cubre los conceptos básicos de conexionado, puesta en marcha, control y mantenimiento de una instalación electromecánica
• Utiliza componentes y materiales estándar, del tipo que efectivamente se encuentra en el mercado actual de los materiales eléctricos
• Con protecciones de seguridad de acuerdo a la normativa vigente
• Incluye:
  • Módulo alimentación y seguridad de 380 Vca, cerradura codificada para acceso al docente.
  • Módulo alimentación y seguridad de 24 Vca
  • Módulo instrumental con voltímetro y amperímetro
  • Módulo protección trifásica termomagnética y fusibles
  • Módulo protección termomagnética trifásica y monofásica con fusibles
  • 2 x Módulos pulsadores y señalización
  • Módulo de temporizador estrella/triángulo
  • Módulo llave inversora trifásica
  • 4 x Módulos contactor
  • Módulo relé térmico
  • Módulo contactor con relé térmico
  • Motor trifásico - Potencia: 4 HP
  • Motor monofásico con bobinado auxiliar de arranque - Potencia: 1/3 HP
  • Estructura porta-módulos para 20 módulos simples
  • Juego de cables para conexionado
• Compatible con el módulo opcional: Cintra transportadora con accionamiento trifásico CINTA T
• Temática abordada en el manual:
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque.
  • Mando de un contactor con pulsadores y señalización.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor y pulsadores
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque mediante un contactor, pulsadores y señalización.
  • Arranque de un motor monofásico por pulsos con contactor.
  • Accionamiento de un motor monofásico mediante un doble comando.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante llave conmutadora.
  • Arranque directo de un motor monofásico con bobinado auxiliar de arranque con inversión de giro mediante contactores, pulsadores y señalización.
  • Arranque directo de un motor trifásico con interruptor.
  • Inversión de giro de un motor trifásico con llave conmutadora
  • Arranque directo de un motor trifásico mediante contactor, pulsadores y señalización.
  • Inversión de giro de un motor trifásico con contactores.
  • Arranque de un motor trifásico en configuración estrella/triángulo.
  • Arranque de un motor trifásico por pulsos con contactor.
  • Parada de un motor con retardo a la desconexión mediante un temporizador.
  • Arranque de un motor con retardo a la conexión mediante un temporizador.
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 1,95 x 0,76 x 1,26 m. Peso Bruto: 100 kg

• Tablero autoportante:
  • Bastidor industrial con perfilería de alumino extruído, ruedas y frenos
  • Placa escritorio
  • Alimentación y seguridad - AS3802412
  • Instrumentación - VA
  • Llave inversora de marcha - SE
  • Elementos de protección - TM2
  • Pulsadores y Pilotos - PS1
  • Contactor - KM1
  • Contactor - KM2
  • Variador de velocidad (frecuencia) - VAR
  • Contactor - KM3
  • Contactor - KM4
  • Contactor - KM5
  • Relé térmico de sobrecarga - F1
• Motor trifásico con jaula de ardilla, 4 polos, 3/4 HP
• Motor monofásico con jaula de ardilla y bobinado auxiliar, 2 polos, 1/4 HP
• Cajonera bajo mesada con 3 cajones
• Juego de cables de 2,5 mm2 de sección, rematados en fichas banana de seguridad, destinados a las conexiones con tensiones de línea
  • Rojos: 25 cm (10), 50 cm (15), 1 m (10), 1,5 m (14)
  • Azules: 25cm (6), 50 cm (3), 1 m (2), 1,5 m (4)
• Verdes: 1,5 m: (4)
• Juego de cables de 1 mm2 de sección, rematados en fichas banana comunes, apilables, destinados a las conexiones con muy bajas tensiones (24 V y menores)
  • Rojos: 25 cm (10), 1 m (15), 1,5 m (11)
  • Azules: 25 cm (5), 50 cm (5), 1,5 m (6)
• Fusibles
  • 10x38, 2 A (5)
  • 20x5 mm, 2 A, rápidos (3)
• Tomacorrientes para aplicar, 3 fases + neutro + tierra, 16 A

Complemento ideal para el Sistema para el estudio avanzado de conexión y maniobra de Motores Mono y Trifásicos EMEC 16

• Destinado a la educación técnico-profesional
• Incluye:
  • Motor trifásico 1/8 HP
  • Caja reductora sin fin y corona con eje hueco, relación 1 en 80, montado sobre el eje del rodillo motriz en forma basculante con brazo de torsión
  • Tensor y rodillo motriz de crilón, montados sobre rulemanes blindados ZZ (rodillo tensor) y rodamientos autocentrantes con caja de fundición (rodillo motriz)
  • Banda de 2 telas de tejido de poliéster con capa de PVC superior, unida sin fin, de 25 cm de ancho y 62 cm de largo entre rodillos
  • Sensor reflectivo industrial, 24 V con salida a relé
  • Sensor de barrera industrial, 24 V con salida a relé
  • Bornera para conexiones y juego de cables con fichas banana de 4 mm
  • Bastidor de chapa plegada de 1,6 mm de espesor, 640 mm de largo y 300 mm de ancho, con 4 (cuatro) patas regulables, rematadas en regatones de goma
• Manuales de uso y guías de trabajos prácticos en formato electrónico, fácilmente reproducibles, que abordan:
  • Arranque directo de una cinta transportadora con contactor y pulsadores
  • Inversión de marcha de una cinta transportadora con llave conmutadora
  • Inversión de marcha de una cinta transportadora con contactores y botoneras
  • Detención de cinta transportadora mediante un sensor óptico reflectivo
  • Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera
  • Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo
  • Accionamiento y detención de una cinta transportadora mediante pulsadores, sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo
  • Accionamiento e inversión de giro de una cinta transportadora mediante sensores
• Dimensiones: 66 x 47 x 26 cm

Complementos requeridos:

• Esta cinta fue diseñada para tomar alimentación y recibir comandos desde paneles de la línea EMEC
• El complemento ideal es el EMEC 16, pero también puede funcionar con algunos de los otros paneles o equipos propios de su laboratorio, provisto que se hagan disponibles:
  • Protección termomagnética de los circuitos
  • Alimentación de 24 Vca (para los sensores)
  • Contactor con relevo térmico para comandar cargas externas
  • Pulsador para dar la señal de arranque/marcha
  • Pulsador para dar la señal de parada
  • Lámparas de señalización para marcha, paro, tensión en circuito y disparo de relé térmico
  • Cables de conexión rematados en fichas banana de seguridad de 4 mm
• Otro complemento interesante para efectuar trabajos de proyecto y prácticas avanzadas es alguno de nuestros entrenadores para trabajo con PLC
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,4 x 0,5 x 0,8 m. Peso Bruto: 25 kg

Recursos on line

Manual (doc)
Extracto del Manual de TPs de la Cinta Transportadora

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos
• Industria Argentina

Pedir Cotización

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC LOGO!
  • Controlador lógico programable Siemens LOGO!
  • 12 entradas digitales LOGO!: 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • Sobre el mismo pin de 4 de las entradas digitales, se pueden activar sendas entradas analógicas con rango de 0 a 10 Vcc
  • 4 Salidas digitales del PLC + 4 salidas digitales del módulo de expansión, cada una asociada a una luz piloto y una ficha banana hembra de 2 mm,0/+24Vcc a Transistor
  • 2 generadores de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Puerto de comunicación Interfaz Ethernet RJ45
  • Servidor Web integrado
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos

Complemento requerido

• Licencia de Software LOGO! Soft Comfort para 1 puesto de trabajo Soft Logo!
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC S7-1200
  • Controlador lógico programable Siemens S7-1200
  • 14 entradas digitales 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • 4 entradas analógicas, 0 a 10 Vcc, con fichas banana de 2 mm
  • 2 entradas analógicas, 4 a 20 mA, con fichas banana de 2 mm
  • 10 salidas digitales, con fichas banana de 2 mm, cada una con un LED indicador de estado
  • Generador de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Servidor Web integrado
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos

Complemento requerido

• Licencia flotante para un puesto de trabajo Soft TIA Portal
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC LOGO!
  • Controlador lógico programable Siemens LOGO!
  • 12 entradas digitales LOGO!: 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • Sobre el mismo pin de 4 de las entradas digitales, se pueden activar sendas entradas analógicas con rango de 0 a 10 Vcc
  • 4 Salidas digitales del PLC + 4 salidas digitales del módulo de expansión, cada una asociada a una luz piloto y una ficha banana hembra de 2 mm,0/+24Vcc a Transistor
  • 2 generadores de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Puerto de comunicación Interfaz Ethernet RJ45
  • Servidor Web integrado
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Módulo Variador de velocidad (frecuencia) VAR
  • Variador vectorial Sinamics V20 de Siemens
  • Entradas digitales de control reprogramables
  • Salidas digitales
  • Puerto RS485
  • Entrada analogica
  • Salida analógica
  • Alimentación para circuitos analógicos y digitales
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos

Complemento requerido

• Licencia de Software LOGO! Soft Comfort para 1 puesto de trabajo Soft Logo!
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Presentación de esta familia de equipos

Completo, incluye máquinas rotativas, alimentación, instrumentación, conexión a PC y ¡hasta una balanza dinamométrica! (solo se precisa agregar una PC con Windows)

• Incluye su propio software operativo, pero si cuenta con MATLAB, también podrá aprovecharlo para llevar a cabo trabajos más avanzados
• Los manuales contienen sugerencias de trabajos prácticos tanto con nuestro software como bajo el control de MATLAB
• Aborda principios básicos y control avanzado
• Intrínsecamente seguro: algunas máquinas funcionan con 24 Vcc, otras con 24 Vca
• Se puede controlar remotamente por Internet haciendo uso de su SCADA
• Todos los módulos con motores se identifican automáticamente con el sistema al acoplarse mecánicamente al bastidor de la balanza dinamométrica
• El sistema se puede expandir con módulos opcionales para cubrir:
  • Inductancia y elecetromagnetismo
  • Circuitos trifásicos
  • Sistemas mecánicos (reductores, embragues, volantes, etc)
  • Manejo de baterías
  • Transformadores

Temática abordada

• Características fundamentales de los motores, incluyendo CC, CA, trifásicos, sin escobillas, máquinas paso a paso y más
• Relaciones entre velocidad, torque y momento de inercia
• Generación trifásica
• Desfase en motores
• Configuración delta de motores
• Comparación de características de motores
• Las máquinas eléctricas y el MATLAB

Complementos disponibles

• Juego de módulos mecánicos para usar con motores eléctricos de la serie v2 EM8622
• Complemento de n/kit de máquinas eléctricas para estudiar transformadores EM4425-2

Pedir Cotización

• Contolador electrónico digital para motores y balanza dinamométrica EM4404
• Balanza dinamométrica EM9240
• Bastidor con motor de CC de imán permanente EM6270
• Bastidor con motor en Shunt EM8118
• Bastidor con motor serie EM3421
• Bastidor con motor de inducción trifásico EM9088
• Bastidor con motor de inducción monofásico EM9157
• Bastidor con motor Brushless CC/CA EM2593
• Bastidor con motor paso a paso EM1226

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922
• Síntetiza:
  • Tensiones trifásicas, con frecuencia y forma de onda ajustables
  • Tensión monofásica, idem
  • Tensiones de CC
• Incluye un banco de capacitores, configurable en pasos desde la pantalla de control, para asistir a varias experiencias con motores
• Medición en tiempo real:
  • Tensiones
  • Corrientes
  • Velocidad angular
  • Torque
• Osciloscopio mulitrazo
• Gráficos automáticos de RPM vs torque
• Displays variados, de tipo digital, aguja, barra, etc
• Capturas de pantalla
• Control remoto via Internet, para entornos de aprendizaje a distancia
• Modos de funcionamiento:
  • Manual, controlado desde menúes de su pantalla táctil
  • Bajo control de PC, usando el programa propietario incluido
  • Bajo control de PC, usando MATLAB o LABVIEW aprovechando la API de enlace incluida
• Conectividad:
  • Ethernet con RJ45
  • USB
  • Ficha DIN 25 con cableado propietario para conectar a la Balanza dinamométrica EM9240
  • Fichas banana de 4 mm para las salidas U, V, W, X, A y B destinadas a alimentar los distintos tipos de motores
• Patas abatibles que ofrecen un mejor ángulo de visión y un uso operativo óptimo

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922
• Consta de una máquina de CC de imán permanente con eje largo
• El estator está montado sobre rulemanes que le permitirían girar libremente, arrastrado por el rotor
• El giro del estator es impedido por una celda de carga, a través de la cual se mide el torque
• El dinamómetro está equipado con dos conectores de seguridad de 4 mm
• A través de su control integrado, la balanza dinamométrica puede funcionar como:
  • Freno controlado e instrumentado para ensayar motores
  • Motor controlado e instrumentado para ensayar generadores
• Incluye un monitor de temperatura

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922
• Este motor de 24 V y 50 W es una máquina sencilla con dos polos magnéticos para el estator y un rotor bobinado con escobillas de carbón
• Está equipado con conectores blindados de 4 mm
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
• Dispositivo de 24 V con un estator bobinado de 2 polos y un rotor bobinado con escobillas de carbón
• Las conexiones del rotor y del estator se realizan mediante conectores blindados separados de 4 mm, lo que permite que el campo y el inducido se exciten mediante fuentes de alimentación de CC independientes
• Incluye monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
• Puede funcionar con 24 V CC o CA
• Cuenta con un estator bobinado de 2 polos y un rotor bobinado con escobillas de carbón
• Las conexiones del rotor y del estator se realizan mediante conectores blindados separados de 4 mm
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922
• Este motor de inducción trifásico de 24 V, 35 W y 50 Hz cuenta con un estator bipolar bobinado
• Cada bobinado se conecta mediante conectores de seguridad blindados de 4 mm
• Incorpora monitor de temperatura e identificación automática
• Las conexiones se pueden realizar en estrella y triángulo

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
• Este de 24 V y 35 W cuenta con un estator de 4 polos con dos devanados para arranque y marcha
• La conexión se realiza mediante conectores blindados de 4 mm con un terminal común, un terminal de arranque y un terminal de marcha
• Requiere un condensador externo (incluido en la unidad de control) para iniciar la rotación
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
  • Conjunto base para el estudio moderno de Máquinas Eléctricas Rotativas EM9922
• Pequeño dispositivo de 24 V y 52 W con eje de 8 mm y acoplamiento de seguridad
• Este dispositivo de 6 polos se alimenta mediante una fuente de alimentación trifásica de 24 V y cuenta con sensores de efecto Hall para detectar la posición del rotor
• Incorpora monitor de temperatura e identificación automática

• Forma parte de:
  • Conjunto completo para el estudio moderno de Máquinas Eléctricas Rotativas V2,0 EM5154
• Motor NEMA23 bifásico con eje de 8 mm.
• Con un ángulo de paso de 1,8° y un par de retención de 2,4 Nm de 4 A, proporciona un alto par y precisión para pruebas.
• Tiene una resistencia de fase de 0,9 ohmios y una inductancia de 3,4 mH ±20 % (1 kHz).
• Incluye monitor de temperatura e identificación automática.

• Este Tablero Didáctico posibilita a los alumnos el aprendizaje teórico y práctico de la Electrotecnia
• Incluye el armado de múltiples experiencias y ensayos con componentes y dispositivos utilizados en la electricidad y sus variables físicas de aplicación
• El equipo posibilita la experimentación sobre el conexionado, puesta en marcha, control y medición de los dispositivos de electrotecnia básicos, el armado de múltiples circuitos de aplicación y la detección y resolución de fallas
• Posee todas las protecciones de seguridad de acuerdo a la normativa vigente, a fin de garantizar a los docentes y alumnos un funcionamiento sin ningún tipo de riesgo

Trabajos Prácticos contenidos en el Manual

• Medición de tensiones continuas
• Conductores y aislantes
• Circuitos eléctricos con interruptores
• Medición de corriente continua
• Ley de Ohm
• Circuito con resistencias en serie
• Diseño de circuitos en serie
• Divisor de tensión (sin carga)
• Medición de corrientes continuas en circuitos en paralelo
• Resistencia en un circuito en paralelo
• Diseño de circuitos en paralelo
• Resistencia de circuitos en serie-paralelo
• Ley de tensiones de Kirchhoff (una fuente)
• Ley de corrientes de Kirchhoff
• Circuito divisor de voltaje (con carga)
• Características del transformador
• Características de la inductancia
• Valores de inductancias
• Impedancia de un circuito RL en serie
• Inductancias en serie
• Inductancias en paralelo
• Relaciones de voltaje en un circuito RL en serie
• Potencia en circuitos de corriente alterna con inductor
• Medición del ángulo de fase en un circuito RL en serie
• Cálculo de la reactancia de un capacitor
• Capacitores en serie
• Capacitores en paralelo
• Potencia en circuitos de corriente alterna con capacitor
• Medición del ángulo de fase en un circuito RC en serie
• Medición de corriente por resistencias de potencia
• Relación de transformación del multitransformador

Incluye:

• Módulo alimentación y seguridad 220 Vca, cerradura codificada para acceso al docente
• Módulo medición instrumental voltímetro y amperímetro continua
• Módulo medición instrumental voltímetro y amperímetro alterna
• Módulo fuente de tensión alterna variable y fuente de tensión continua variable
• Módulo llaves interruptoras
• Módulo medidor de energía
• Módulo resistencias de potencia variables
• Módulo resistencia de potencia fija
• Módulo trasformador de aislamiento
• Módulo reóstato 5 kohm
• Módulo reóstato 100 ohm
• Módulo resistencias y capacitores
• Módulo inductancias
• Módulo transformadores
• Estructura de porta-módulos para 20 módulos simples
• Juego de cables para conexionado
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 1,95 x 0,76 x 1,26 m. Peso Bruto: 100 kg

Incluye

• Módulo de alimentación y seguridad eléctrica AS3802412
  • Alimentación general 380VAC 50Hz
  • Puntos de alimentación 24VDC y Tensión variable 0 a 10Vcc
  • Sistema de mando/comando bajo tensión de 24Vcc
  • Protecciones de seguridad por Interruptor Diferencial y Termomagnetico
  • Fusibles de protección
• Módulo con PLC LOGO!
  • Controlador lógico programable Siemens LOGO!
  • 12 entradas digitales LOGO!: 0/+24Vcc, cada una asociada a un pulsador, luz piloto y ficha banana hembra de 2 mm
  • Sobre el mismo pin de 4 de las entradas digitales, se pueden activar sendas entradas analógicas con rango de 0 a 10 Vcc
  • 4 Salidas digitales del PLC + 4 salidas digitales del módulo de expansión, cada una asociada a una luz piloto y una ficha banana hembra de 2 mm,0/+24Vcc a Transistor
  • 2 generadores de consignas analógicas 0 a 10 Vcc, con potenciómetro y voltímetro digital dedicado
  • Puerto de comunicación Interfaz Ethernet RJ45
  • Servidor Web integrado
• Entorno de Programación:
  • Plataforma de software LOGO! Soft Comfort V8.3
  • Lenguaje de programación con Bloques, o KOP (diagrama de contactos)
  • Protocolo de comunicación Ethernet
• Módulo con pulsadores y señalización PS3
  • 5 pilotos luminosos, cada uno conectado a un par de fichas banana hembra de 2 mm
  • 5 pulsadores industriales, 3 NA y 2 NC, cada uno conectado a un par de fichas banana de 2 mm
• Módulo relés auxiliares REL24S
  • 10 relés
  • Bobinas para 24 Vcc
  • Pilotos indicadores de energización de bobina
  • Contactos NA
• Módulo Dispositivos de accionamiento y protección KM/F1
  • 2 contactores de potencia tripolar, con 2 contactos auxiliares NA, contacto auxiliar NC e indicador de energización de bobina, KM1 y KM2
  • Relé térmico de sobrecarga, trifásico, con 2 contactos auxiliares NA
• Módulo Dispositivos de protección Q1:
  • Guardamotor trifásico Sirius
  • 3 cartuchos con fusibles
• Modulo Arrancador Suave Q11
  • Módulo trifásico Siemens Sirius 3RW30
  • Entrada de habilitación/deshabilitación
  • Contacto auxiliar NA
  • Bobina de 24 V con LED piloto
• Motor trifásico 1/4Hp / 220-380VAC 50Hz
• Bastidor
  • Perfiles estructurales de aluminio anodizado
  • Tableros de acero SAE 1010 con pintura epoxi horneada
  • Indicaciones y diagramas mímicos serigrafiados con láser
  • Medidas: 190 x 65 x 70 cm
• Cajonera móvil
• Juego de conexionado para realizar las practicas
• Cable de alimentación principal
• Repuesto de fusibles de protección
• Cable de Red Ethernet RJ45 para transmisión de datos
• Llave de bloqueo general para el docente
• Manual de usuario con trabajos prácticos sugeridos
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg

Destinado a la educación y formación técnico-profesional avanzada

Incluye

• Bastidor autoportante:
  • Acero pintado
  • Con cajonera
  • Dimensiones: 65 x 70 x 190 (h) cm
• Alimentación general protegida:
  • Cerradura
  • Disyuntor diferencial
  • Corte termomagnético
  • Fusibles
• PLC Simatic S7-1200 de Siemens
  • Versátil y ampliamente adoptado por nuestra industria
  • Comunicación por Ethernet
  • Protocolo PROFINET
  • Servidor web integrado
  • Admite módulos de expansión
  • Protección integral de acceso, copia y manipulación
  • Capaz de controlar el movimiento de piezas y herramientas en procesos industriales, con precisión y eficiencia
  • La solución de control de movimiento ofrece una alta velocidad de procesamiento y resolución
  • Capaz de manejar diferentes modos de control, como el control de posición, velocidad y par
  • Los sistemas de control integrados en el SIMATIC S7-1200 permiten controlar diferentes aspectos, tales como el control de velocidad, el control de posición, de presión, temperatura como elementos de calefacción y enfriamiento, caudal y nivel a través de sus entradas analógicas
• Programación:
  • TIA Portal (Totally Integrated Automation Portal)
  • Modos KOP, FUP y SCL
  • Diagnóstico integrado: los mensajes de diagnóstico se muestran en texto plano en el TIA Portal, en el servidor web de la CPU, en la aplicación SIMATIC y en HMI
  • Cada controlador puede recurrir a una base de datos compartida, un concepto de operador estandarizado y servicios centralizados
• Batería de pulsadores para enviar consignas a cada una de las entradas del controlador
• Bateria de indicadores luminosos de estado conectados a cada salida del PLC
• Batería de relés intermediarios que protegen las salidas digitales del PLC (¡y ahorran muchos dolores de cabeza!)
• Fuente regulada 24 Vcc
• Potenciómetro para entregar consignas analógicas de tensión de 0 a 10 Vcc
• Motor trifásico:
  • 1/4 HP
  • 220/380 Vac
  • 50 Hz
• Dos contactores y un relé térmico:
  • Control del arranque directo del motor
• Variador de frecuencia SINAMICS V20
  • Control suave
  • Mejor rendimiento energético
  • Mayor flexibilidad del tipo de operaciones
• Interfase HMI KTP700 Basic:
  • Control cómodo, a pie de máquina, con operadores humanos
  • Facilita la visualización y el manejo de procesos con una interfaz gráfica intuitiva
• Switch Industrial SCALANCE XB005:
  • Conmutador industrial que facilita la creación y expansión de redes industriales, como lo es PROFINET
  • Facilita la integración y comunicación estable entre dispositivos de automatización y sistemas de control
• Juego de cables para conectar módulos, con fichas banana de seguridad de 4 mm
• Manual con bateria de trabajos prácticos propuestos

Temática abordada

• Accionamiento de salidas mediate pulsadores
• Accionamiento de un Motor Trifásico con compuerta lógica AND
• Accionamiento de un Motor Trifásico con compuerta lógica OR
• Accionamiento de un Motor Trifásico con compuerta lógica XOR
• Accionamiento de un Motor Trifásico con compuerta lógica NAND
• Accionamiento de un Motor Trifásico con compuerta lógica NOR
• Accionamiento de un Motor Trifásico con conexión mixta AND y OR
• Accionamiento de un Motor Trifásico con conexión mixta OR y AND
• Sistema de Marcha y Parada por lógica de contactos
• Marcha y Parada con un único pulsador
• Activar o desactivar salidas con Set y Reset
• Accionamiento de un Motor Trifásico con evaluación de flanco
• Accionamiento de dos relés por función Flipflop
• Accionamiento de Motor Trifásico con prioridad de entrada
• Accionamiento de un Motor Trifásico con compuerta lógica NOT
• Accionamiento de un Motor Trifásico por impulso TP
• Accionamiento de cuatro relés con parada temporizada
• Accionamiento de un Motor Trifásico con retardo a la conexión TON
• Accionamiento de tres relés con retardo a la conexión
• Baliza con temporizador TON
• Accionamiento de un Motor Trifásico con retardo a la desconexión TOF
• Accionamiento un Motor Trifásico por temporizador TONR
• Inversión de giro de un Motor Trifásico
• Inversión de giro de un Motor Trifásico con Retardo a la Conexión
• Inversión de giro Temporizado de un Motor Trifásico
• Teoría - Comparativa de temporizadores
• Accionamiento de un Motor Trifásico por contador CTU
• Accionamiento de un Motor Trifásico por contador CTD
• Accionamiento de un Motor Trifásico por contador CTUD
• Teoría - Comparativa de contadores
• Accionamiento de relés por comparadores matemáticos
• Accionamiento de relés por comparadores de rango
• Accionamiento de relés con instrucciones mixtas (1)
• Accionamiento de relés con instrucciones mixtas (2)
• Accionamiento de relés con instrucciones mixtas (3)
• Accionamiento de un Motor Trifásico por instrucción MOVE
• Asignación de valor de contaje con instrucción MOVE
• Asignación de tiempos con instrucción MOVE
• Teoría - Procesamiento de Entradas Analógicas
• Normalizar un valor analógico
• Escalar un valor analógico
• Normalizar y Escalar un valor analógico
• Propuesta de problemática con valores analógicos
• Arranque de un Motor Trifásico dentro de un Valor Analógico
• Configuración de entradas analógicas SM1231
• Activación del Servidor Web
• Teoría - Principios de Registro de Datos (Data log)
• DataLogCreate - Crear registro de datos
• Operaciones y funciones básicas de las instrucciones Data log
• Adquisición de datos de un valor analógico
• Teoría - Marcas de Ciclo
• Adquisición de datos de un Proceso
• Control PWM
• Control PWM desde una señal analógica
• Teoría - Sistemas de Control
• Representación de un control de lazo abierto
• Teoría - Acciones de control en lazo cerrado
• Control PID
• Variador de Frecuencia SINAMICS V20 - Teoría
• Puesta en Marcha de un Motor por Variador de Frecuencia - Basic Operator Panel
• Macros de Conexión
• Puesta en Marcha de un Motor Trifásico a través del PLC
• Puesta en Marcha de un Motor Trifásico con Velocidades Fijas
• Inversión de giro de un Motor Trifásico por Variador de Frecuencia
• Inversión de giro de un Motor Trifásico con Consigna Analógica
• Puesta en Marcha de un Motor por Comparación de valores Analógicos
• Variación de Velocidad del Motor en función a una señal Analógica
• Selector de Arranque de un Motor Trifásico - Frecuencia o Directo
• Industria Argentina

• ¡Garantía Extendida 2 años sobre materiales y defectos de manufactura!

Pedir Cotización

Dimensiones del embalaje: 0,63 x 0,35 x 0,28 m. Peso Bruto: 25 kg
